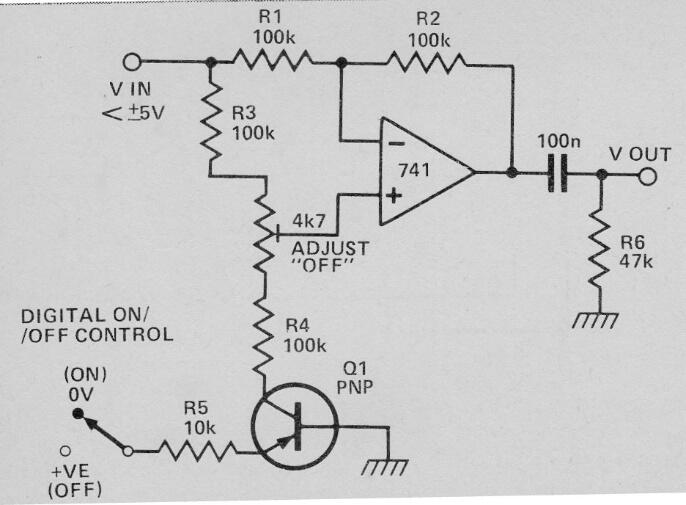

Con este circuito, que se encuentra en una publicación inglesa en 1983, es posible controlar un amplificador operacional por un nivel lógico. Con él puede encender o apagar el operacional. El circuito debe estar alimentado por una fuente simétrica y se pueden usar amplificadores operacionales equivalentes. El transistor puede ser el BC548.
Transistor como llave de operacional | Haga click en la imagen para ampliar |
