Este circuito convierte la tensión de 0 a 5 V configurada en R10 en una salida digital que corresponde a la iluminación de los LED. El circuito es de Popular Electronics de marzo de 1991. El circuito se puede utilizar para conectar un circuito TTL en lugar de los LED. En lugar de R10, se puede utilizar un sensor o una fuente de señal analógica.

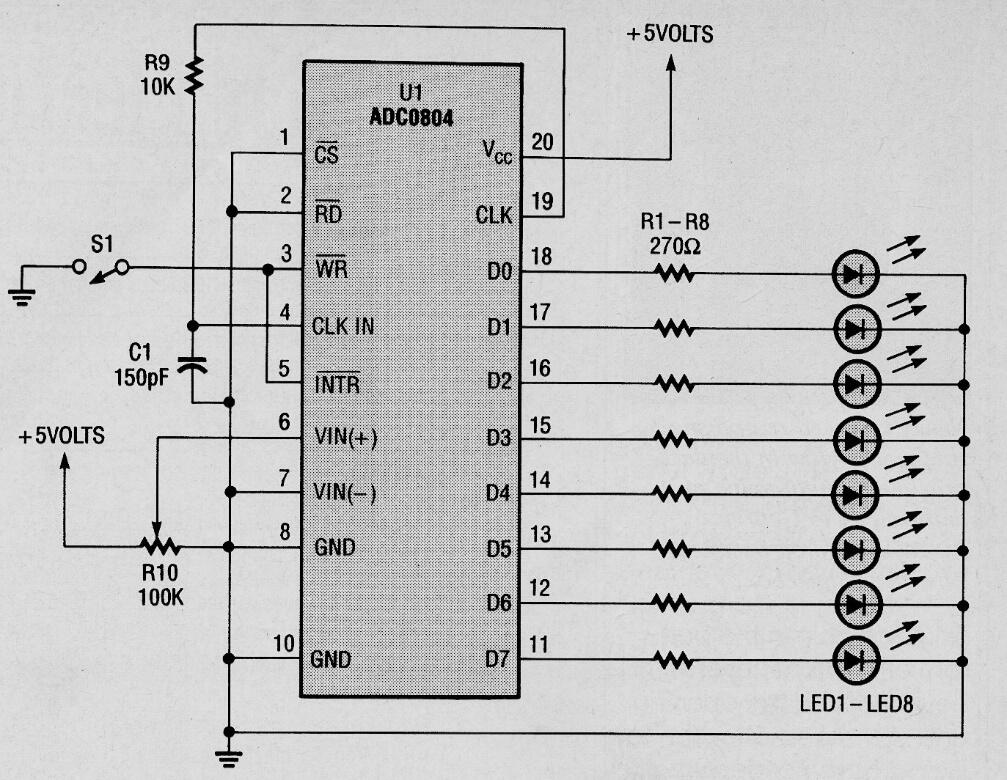

ADC didáctico con ADC0804 | Haga click en la imagen para ampliar |
