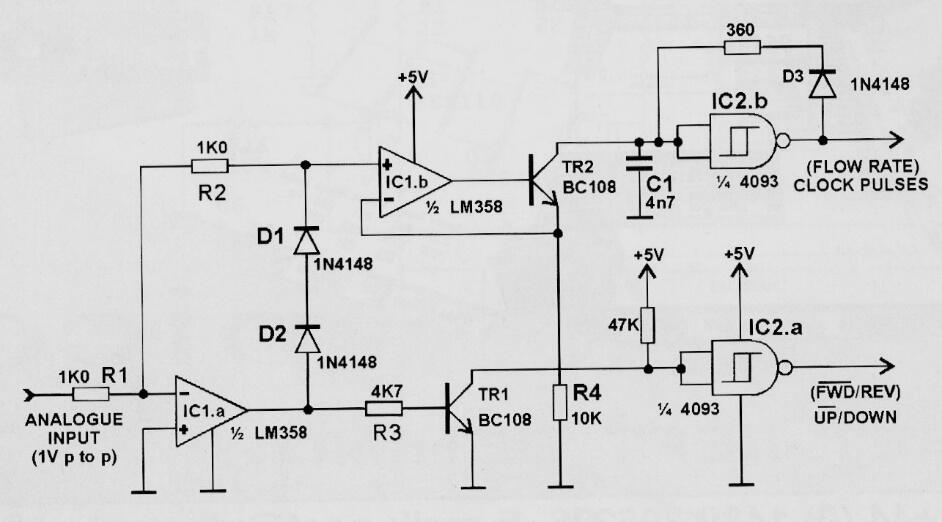

Este circuito, que se encuentra en una publicación en inglés en 2001, convierte voltajes de entrada de +/- 0,5 V en pulsos de cero a 20 kHz. Los transistores pueden ser BC548 y la salida es compatible con TTL. La alimentación se realiza con una tensión de 5 V. El capacitor C1 se puede cambiar para obtener otros rangos de frecuencia de salida.
Convertidor Voltaje Frecuencia | Haga click en la imagen para ampliar |
