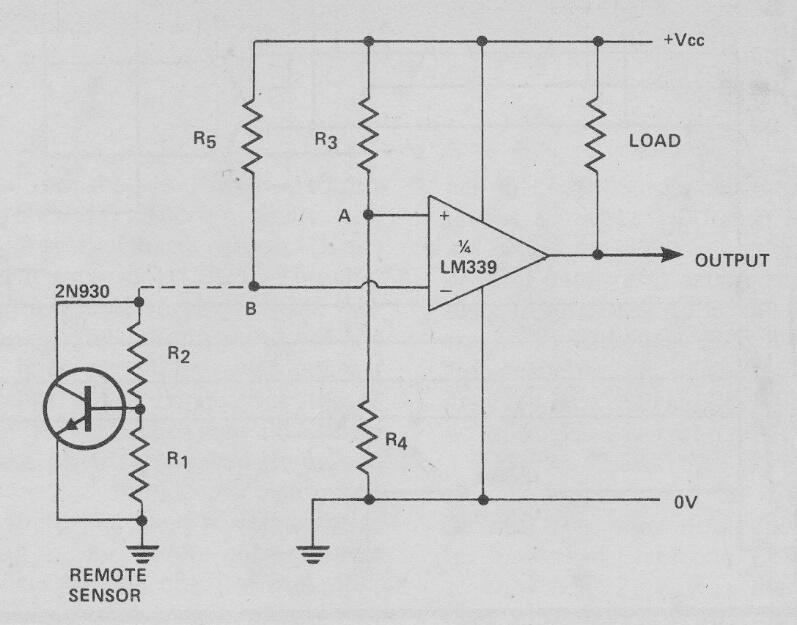

En este circuito de una publicación de 1975, se utiliza un transistor de silicio como sensor. Podemos emplear un BC548. R1 y R2 son del orden de 10 k, elegidos para obtener una tensión de aproximadamente la mitad de la alimentación en B. R5 es del orden de 10 ky R3, R4 es un divisor con resistencias iguales de 10 k a 47 k. La alimentación se puede realizar con tensiones de 6 a 12 V. La carga debe tener una resistencia de 2k2.
Sensor de temperatura remoto | Haga click en la imagen para ampliar |
