La tensión de salida de esta unidad es aproximadamente 1,4 V menor que el del zener elegido. El circuito es de una publicación de 1977 y la tensión de salida puede variar de 5 a 15 V. El 2N3055 debe tener un radiador de calor y la corriente máxima recomendada es del orden de 5 A. El 2N3054 se puede reemplazar por un TIP31.

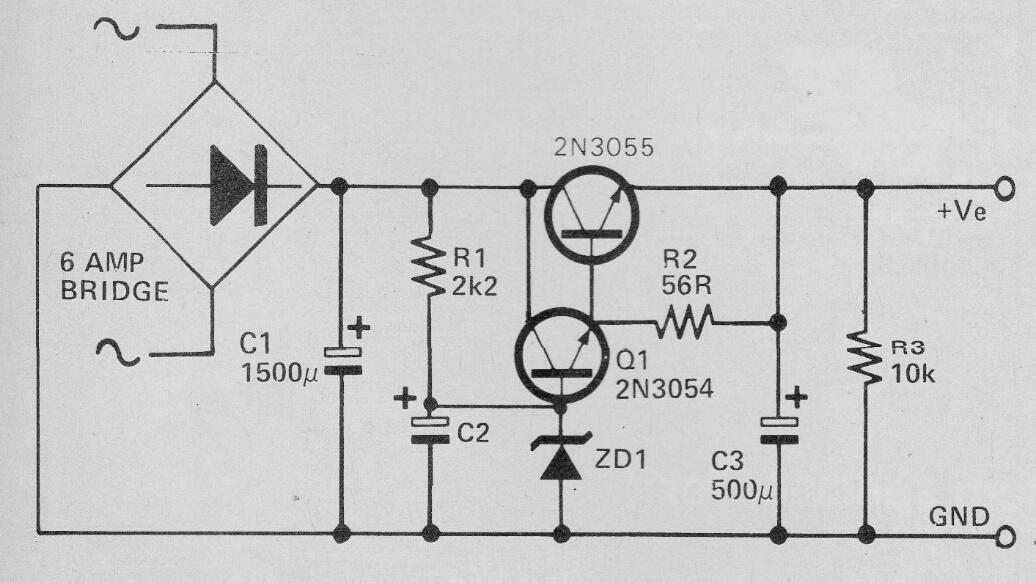

Fuente de bajo ripple | Haga click en la imagen para ampliar |
