Este circuito se obtuvo en una edición de marzo de 1995 de la revista estadounidense Electronics Now. El circuito utiliza un amplificador operacional 741 retroalimentado por diodos para obtener una curva de ganancia no lineal. La fuente debe ser simétrica y se pueden probar otros amplificadores operacionales.

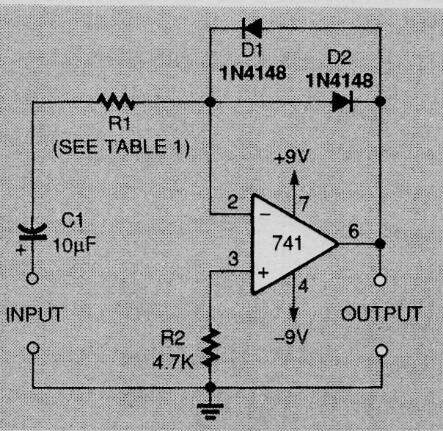

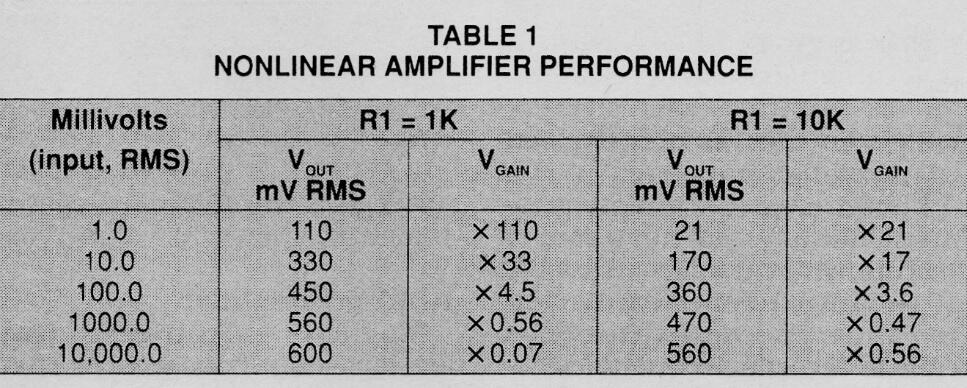

Amplificador no lineal con 741 (Semilog) | Haga click en la imagen para ampliar |
Amplificador no lineal con 741 (Semilog)
