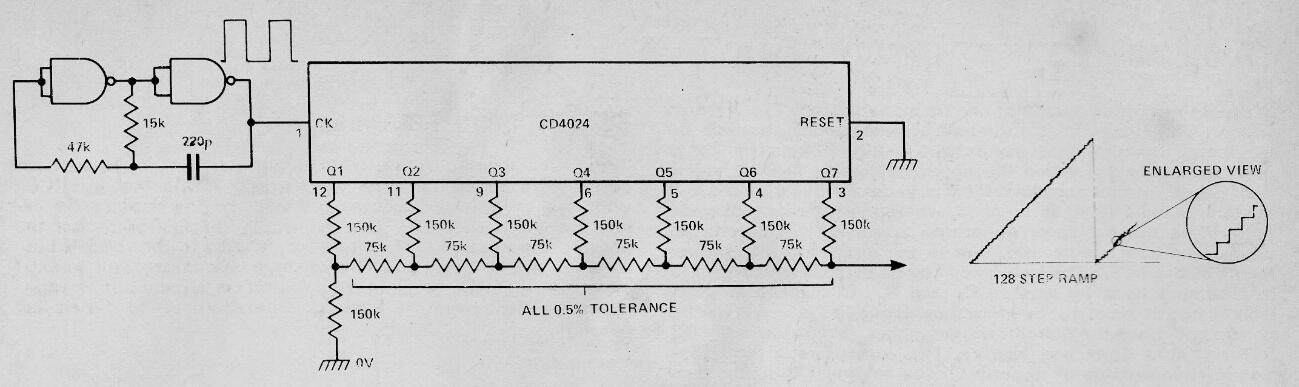

Este circuito salió en una revista inglesa de 1978. El circuito genera una escalera de 128 pasos con amplitud máxima igual a la tensión de alimentación. Esta tensión puede estar entre 5 y 15 V. Los puertos del oscilador pueden ser 4001 o 4011. La frecuencia máxima es del orden de unos pocos megahertz para la entrada. La precisión en la producción de señales depende de la tolerancia de los resistores utilizados.
Generador de escalera | Haga click en la imagen para ampliar |
