Este circuito es de un Popular Electronics de diciembre de 1993. En él tenemos la forma de conectar y desconectar externamente un oscilador con el 4093. Para más detalles sobre cómo calcular la frecuencia ver la sección de Matemáticas para Electrónica. La tensión de alimentación puede estar entre 5 y 15 V. Los valores típicos para Rx están entre 10 ky 1 M y para Cx entre 100 pF y 100 nF.

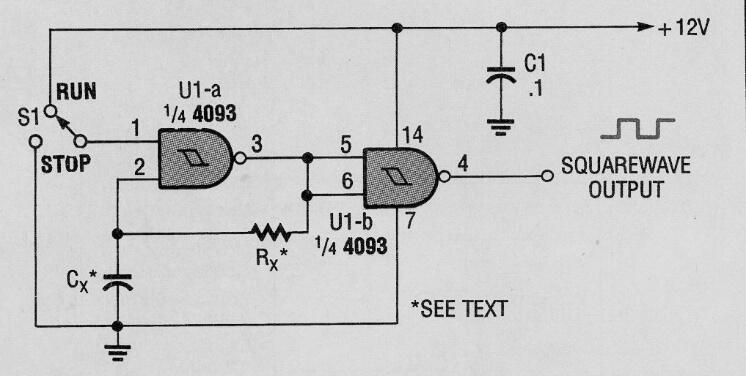

Oscilador controlado 4093 | Haga click en la imagen para ampliar |
