La impedancia de entrada de este circuito es muy alta, del orden de 4 M ohms y la impedancia de salida es muy baja, por lo que la ganancia de tensión es menor que 1 pero la ganancia de potencia es alta. El circuito actúa como un igualador de impedancia y se pueden usar transistores equivalentes como el BC549. El circuito es de una publicación inglesa de los años 80.

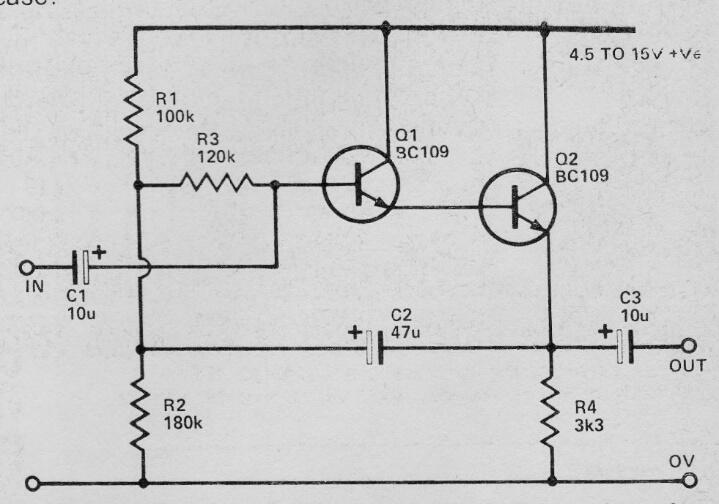

Amplificador Darlington con impedancia de entrada de 4 Mohms | Haga click en la imagen para ampliar |
