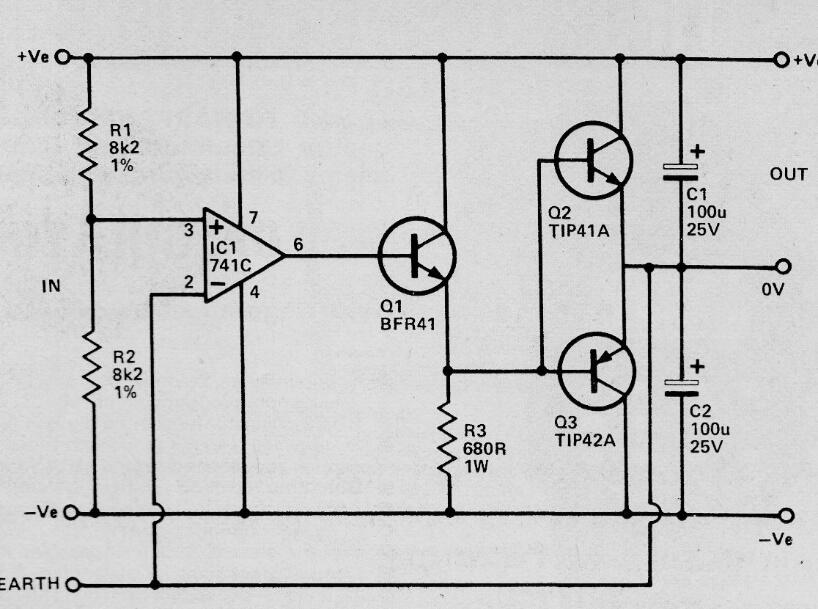

Con este circuito, una fuente simple de tensión V se transforma en una fuente simétrica de + 1 / 2V y -1 / 2V. Los transistores deben tener disipadores de calor y la corriente máxima es del orden de 1 A. El transistor Q1 se puede reemplazar por un BD135. El voltaje de entrada máximo es de aproximadamente 30 V. Este circuito se obtuvo en una revista inglesa de 1980.
Convertidor de fuente simple a simétrica | Haga click en la imagen para ampliar |
