- Una señal rectangular aplicada a la entrada de este circuito se convierte en un pulso creciente cuya tasa de crecimiento está dada por la derivada de la función que describe la señal de entrada. Los valores de los condensadores y resistencias determinan características de la señal obtenida en la salida, dependiendo de la señal aplicada a la entrada. El circuito no necesita tensión de alimentación simétrica y puede ser típicamente alimentado com tensiones entre 3 y 15 V en función del amplificador operacional utilizado. A continuación el diagrama de diferenciar diseñado y simulado em el Multisim Blue.

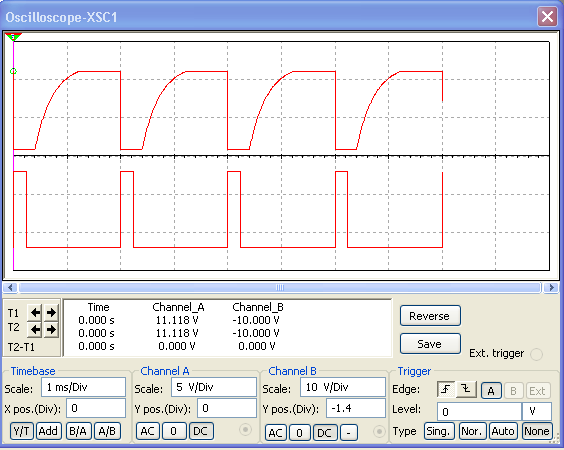

Las formas de onda aplicadas a la entrada y salida obtenidas se muestran en la figura como se presentan en el osciloscopio virtual disponible em el Multisim Blue.
Simulación y lista de conexiones se dan a continuación.
Haga clic aquí para descargar la simulación
