Este circuito simple se encontró en una publicación de Exar de la década de 1970. El circuito utiliza PLL 567 que indica cuándo las señales están en el rango de frecuencia indicado.

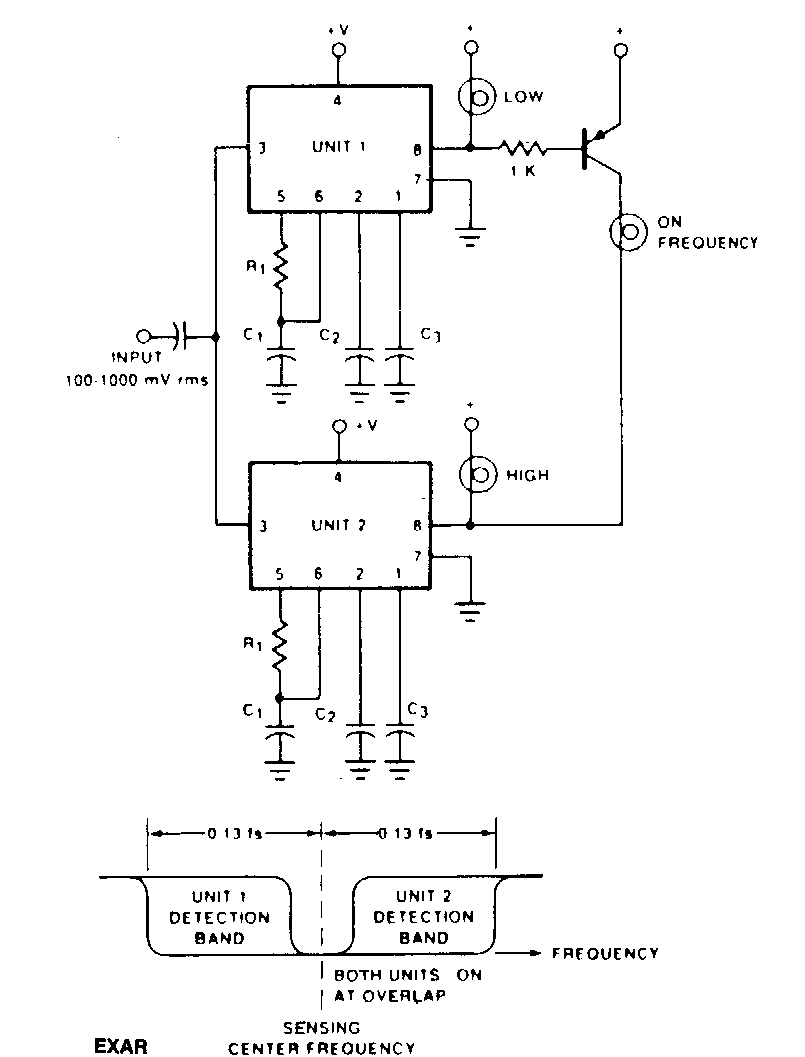

El circuito mostrado en la figura 1 genera una señal rectangular de baja frecuencia, pero cuyas...
La finalidad del circuito mostrado en la figura 1 es generar trenes o guardar de pulsos...
El circuito presentado puede ser usado para entrenar código Morse, o incluso en exposiciones y...
