Encontramos este circuito en una documentación de General Electric de 1969. El circuito utiliza transistores de período y los diodos en la placa de puntos deben estar montados en los disipadores de calor del transistor de salida.

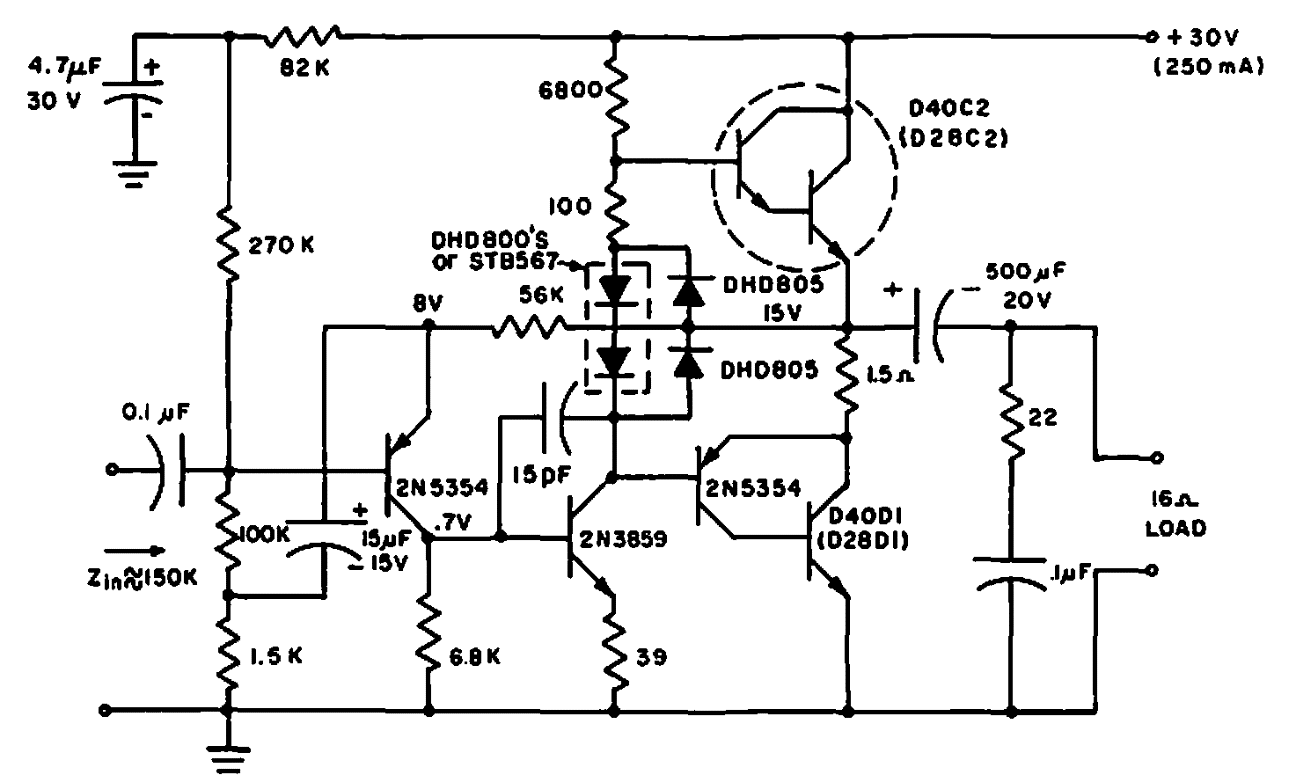

Amplificador Darlington 5 W | Haga click en la imagen para ampliar |
