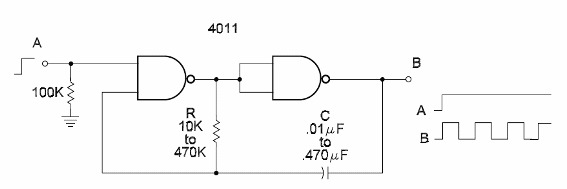

La frecuencia de este oscilador depende de R y de C (véase la sección de matemáticas para electrónica). El circuito entra en funcionamiento cuando la entrada va al nivel alto. Podemos montarlo con el 4001 y en este caso se disparará con la entrada en el nivel bajo. La alimentación puede quedar entre 3 y 15 V. El circuito es del libro CMOS Sourcebook de Newton C. Braga, publicado en los Estados Unidos.
![](/images/sampledata/cir/CIR10468S_0001.gif)
