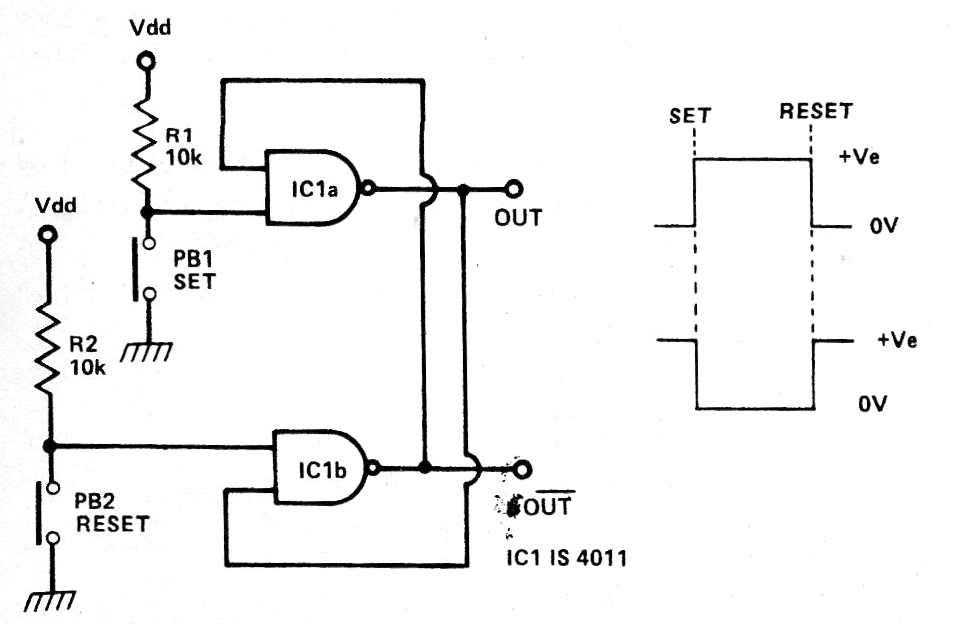

Si bien es una configuración común todavía hoy, este circuito se ha retirado de una publicación antigua. El circuito muestra cómo debemos conectar las puertas NAND de un 4011 para obtener un flip-flop o biestable disparado por interruptores de presión.
Biestable NAND 4011 con Disparo Manual | Haga click en la imagen para ampliar |
