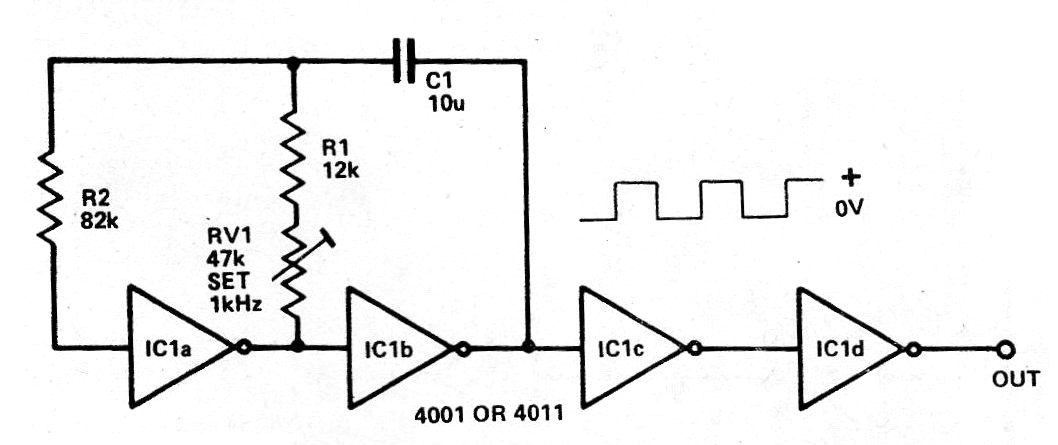

Si bien es una configuración común todavía hoy, estos circuitos se han retirado de una publicación antigua. El circuito muestra cómo debemos conectar las puertas de un 4001 o un 4011 como inversores, para obtener un oscilador de clock. Vea en la sección de matemáticas cómo calcular la frecuencia de este tipo de circuito.



Generador de Clock CMOS
Generador de Clock CMOS | Haga click en la imagen para ampliar |
