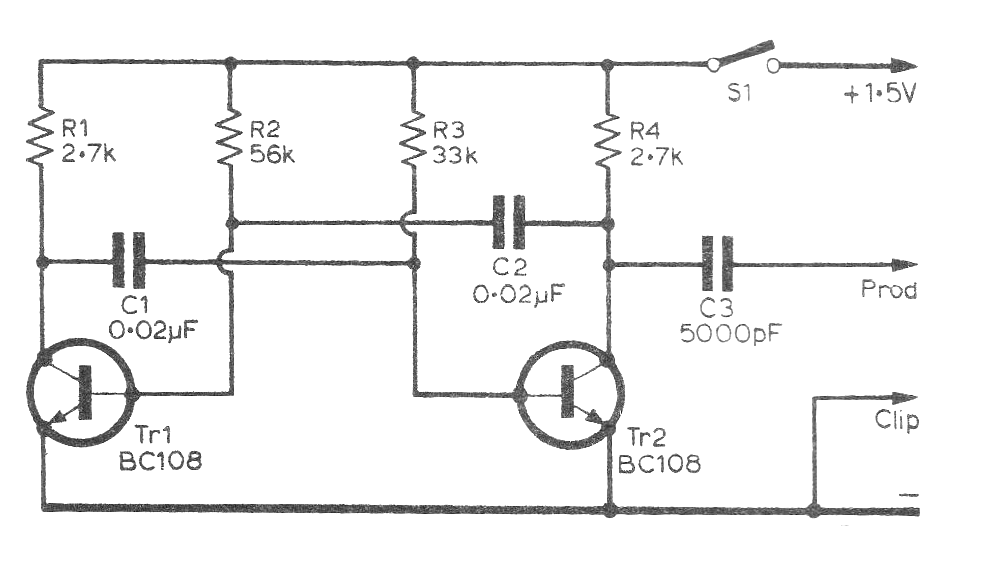

Este circuito fue encontrado en una revista inglesa de 1975, pero puede ser montado con transistores BC548 El circuito consiste en un multivibrador astable que genera una señal rectangular rica en armónicos. La señal sirve para pruebas de audio y también de RF. La alimentación se puede realizar con tensiones entre 1,5 y 3 V.
Simple Inyector de Señales | Haga click en la imagen para ampliar |
