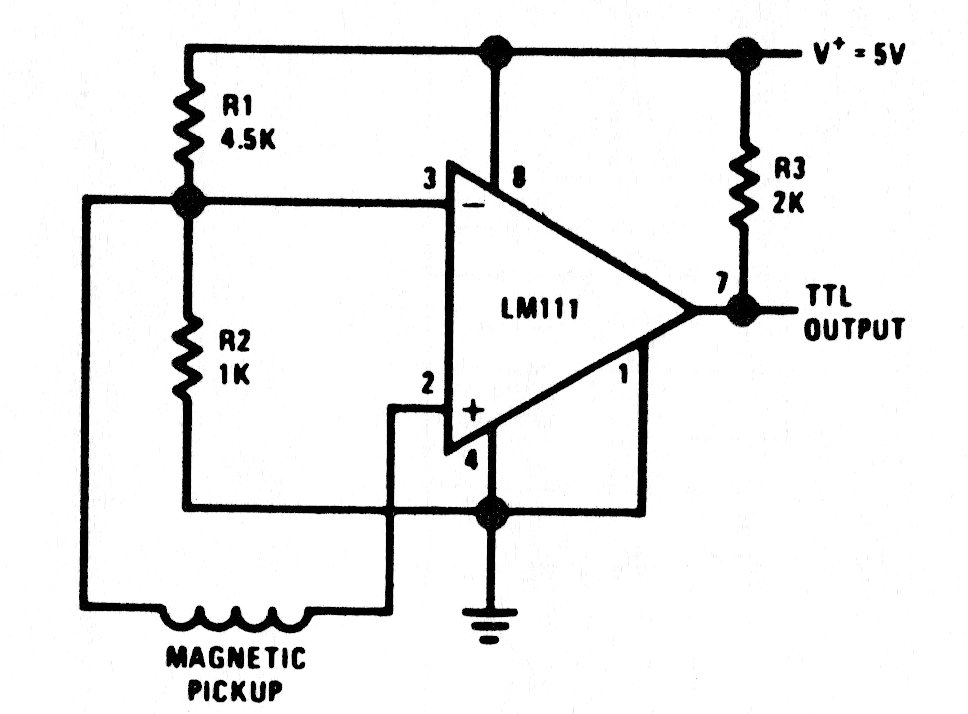

Amplificador para Transductor magnético (CIR8595S)

Written by: Newton C. Braga
Category: Banco de circuitos



     Este circuito aparece en diversos puntos de este sitio y de esta sección, pudiendo ser elaborado con prácticamente cualquier amplificador operacional. Esta versión es de una documentación americana de 1975.




| Haga click en la imagen para ampliar |
