El circuito que se presenta a continuación tiene dos posibles aplicaciones: puede usarse para controlar una lámpara con un interruptor de baja capacidad de corriente, como un interruptor de láminas de un máximo de 500 mA, o bien para probar Triacs que soportan el voltaje de la red local.

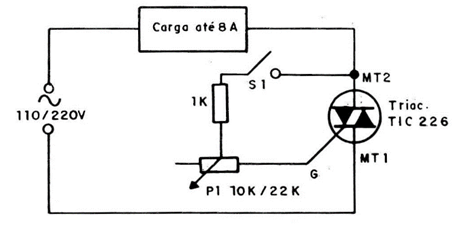

Su funcionamiento es simple: cuando el interruptor está cerrado, la tensión de disparo se aplica a la puerta Triac y se enciende, alimentando la lámpara utilizada como carga. El potenciómetro de cable de 22K se usa para ajustar la intensidad de la corriente del disparador para que sea lo más pequeña posible. El circuito completo se muestra en la figura 1
Para efectos de controlar lámparas de hasta 500 watts, sugerimos utilizar el triac TIC226B (110V) o TI226D (220V) para corrientes de hasta 8 amperes (operando con holgura). El Triac debe estar en un radiador de calor.
Para probar Triacs, use una lámpara de 40 o 60 W y no es necesario colocar el Triac en un radiador. El funcionamiento es sencillo: pulsar 1 y ajustar P1 para que dispare el triac.
En la prueba, si la lámpara se enciende cuando el circuito está energizado, entonces el Triac está en cortocircuito. En la figura 2 tenemos la identificación de los terminales de los Triacs serie TIC en cajas de plástico TO-220 y un poco más grandes.
Recuerde que este circuito está conectado a la red eléctrica y debemos tener cuidado para evitar descargas eléctricas peligrosas.
Material:
Triac – TIC226 o equivalente – de acuerdo com la red
R1 – 1 k ohm – resistor
P1 – 10 o 22k – potenciômetro
S1 – Interruptor
X1 – lâmpada de 40 a 500 W – incandescente
Diversos:
Placa de circuito impreso, receptáculo para la lámpara, etc.
