Preamplificador Fonográfico (CIR8601S)

Written by: Newton C. Braga
Category: Banco de circuitos

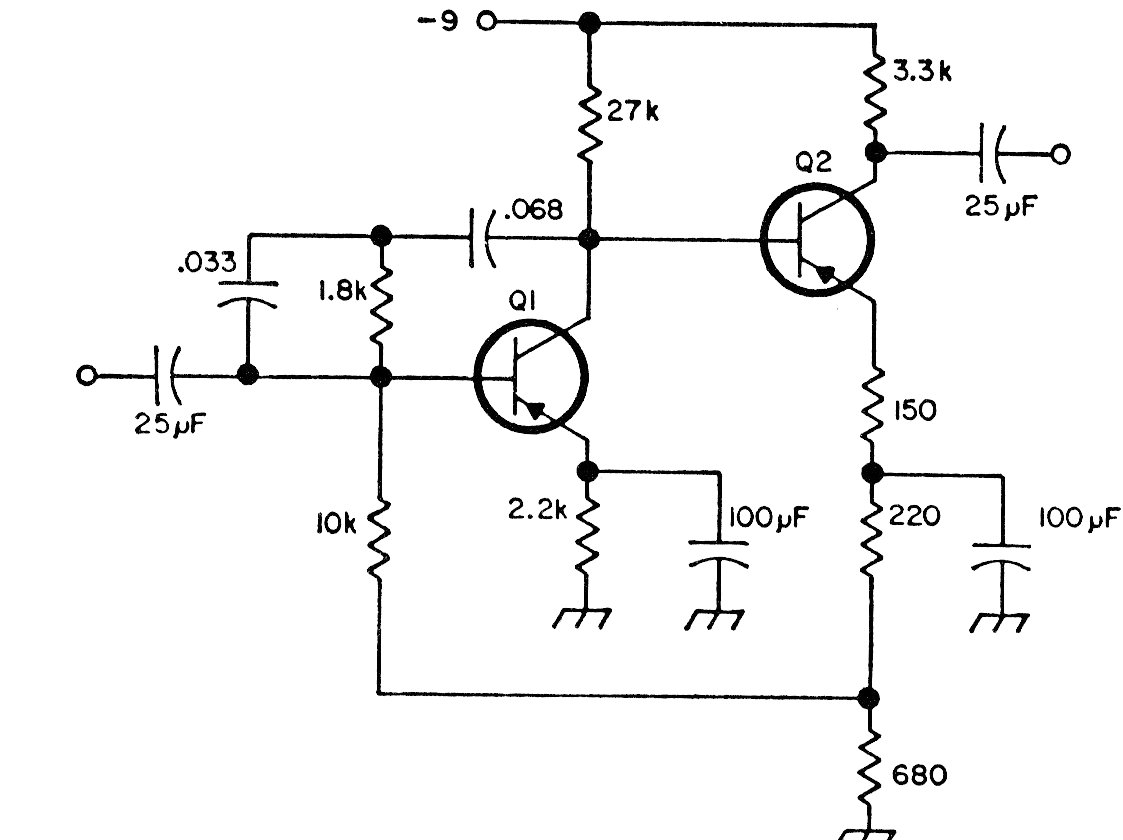

    Esta configuración es de los años 70, habiendo sido encontrada en una documentación americana. Los transistores pueden ser los BC549 para Q1 y BC548 para Q2.




| Haga click en la imagen para ampliar |
