Amplificador de potencia Push Pull Transistorizado (CIR8608S)

Written by: Newton C. Braga
Category: Banco de circuitos

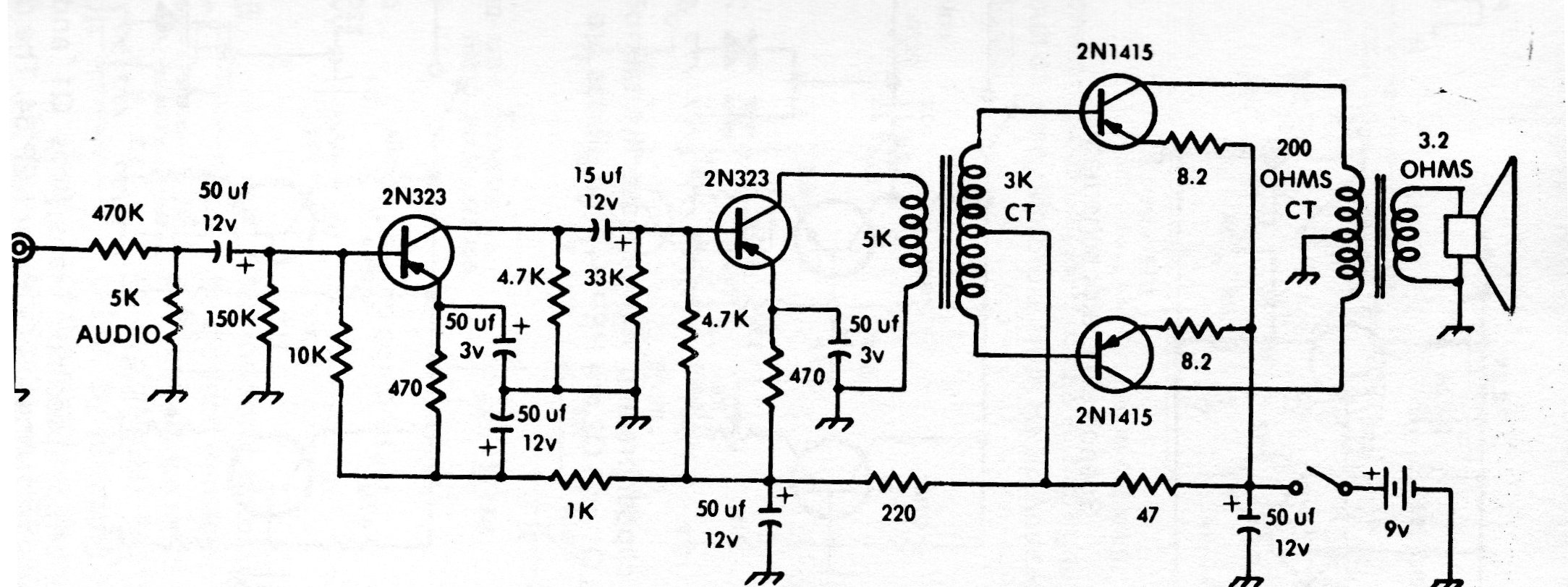

     Este circuito de algunos watts de potencia muestra una configuración típica de los años 70 usando transformadores de controlador y salida. Los transistores de salida deben utilizar el disipador.




| Haga click en la imagen para ampliar |
