Amplificador de error y generador de disparo (CIR8632S)

Written by: Newton C. Braga
Category: Banco de circuitos

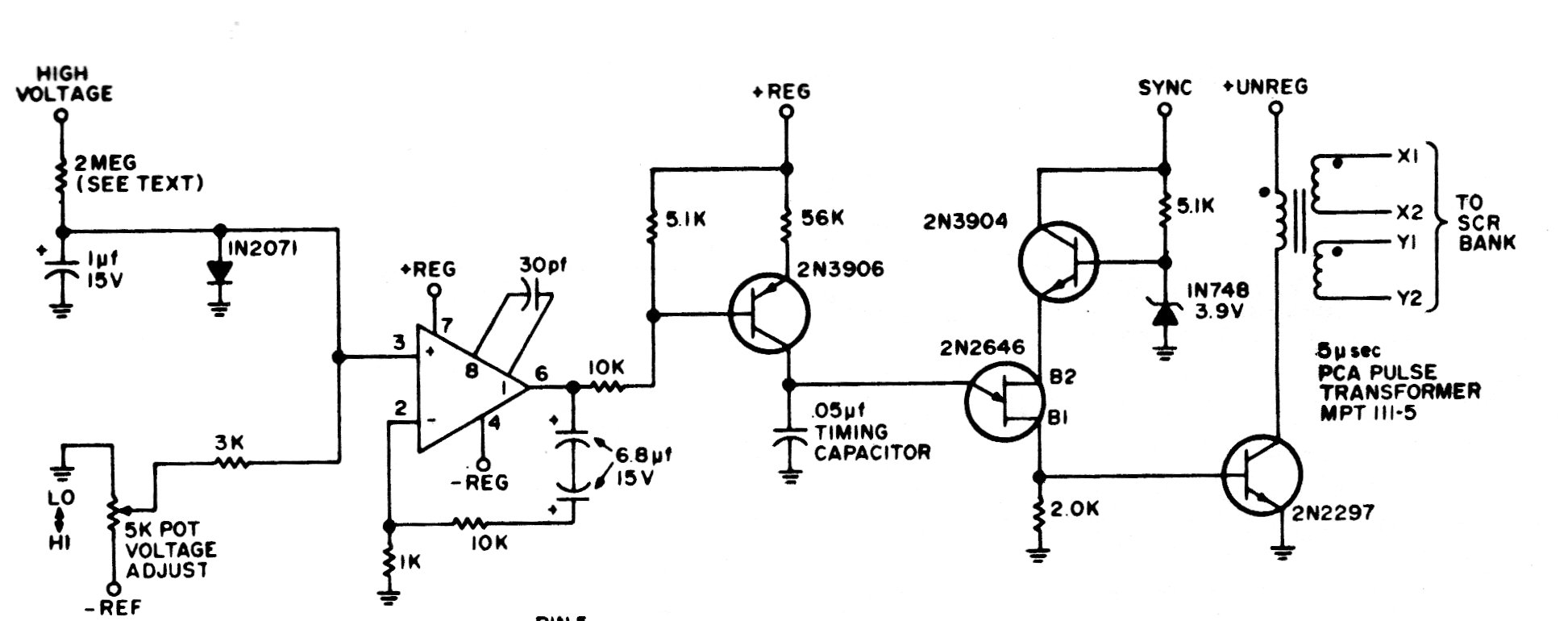

     Este circuito se encuentra en una documentación antigua. Los componentes pueden ser reemplazados por modernos. El circuito se utiliza en controles de potencia.




| Haga click en la imagen para ampliar |
