Amplificador de acoplamiento directo (CIR8653S)

Written by: Newton C. Braga
Category: Banco de circuitos

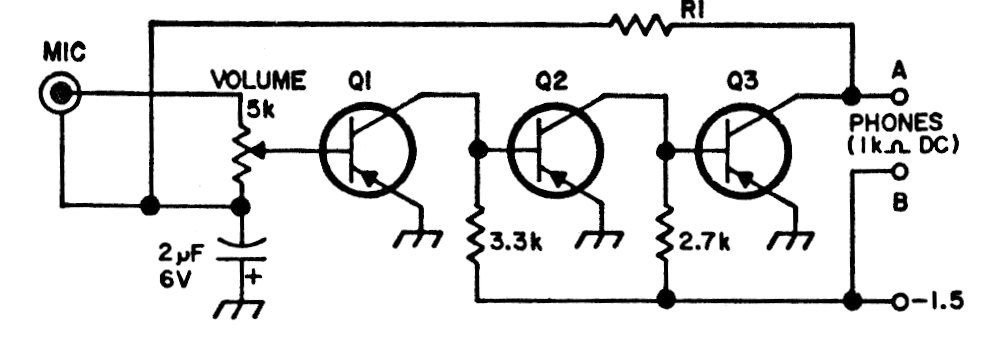

    Las aplicaciones para este circuito incluyen ayuda auditiva, estetoscopio, etc. Los transistores son de uso general y la alimentación hecha con una sola pila de 1,5 V.




| Haga click en la imagen para ampliar |
