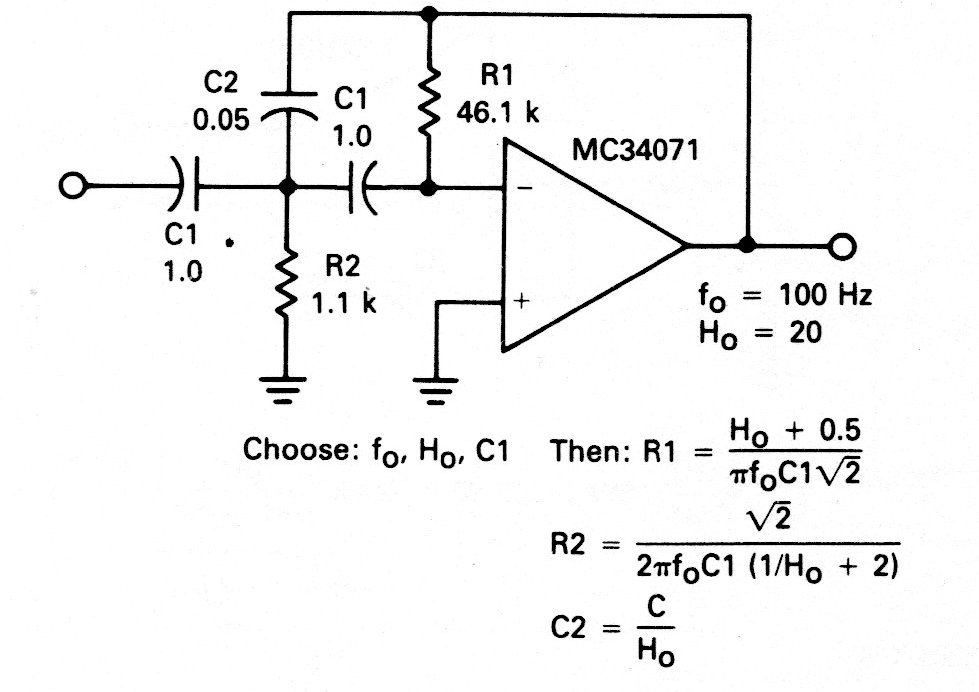

El circuito mostrado es del propio manual del componente de Motorola de los años 80. Las fórmulas para el cálculo de los componentes se dan junto al diagrama. Equivalentes con JFET pueden ser usados.
