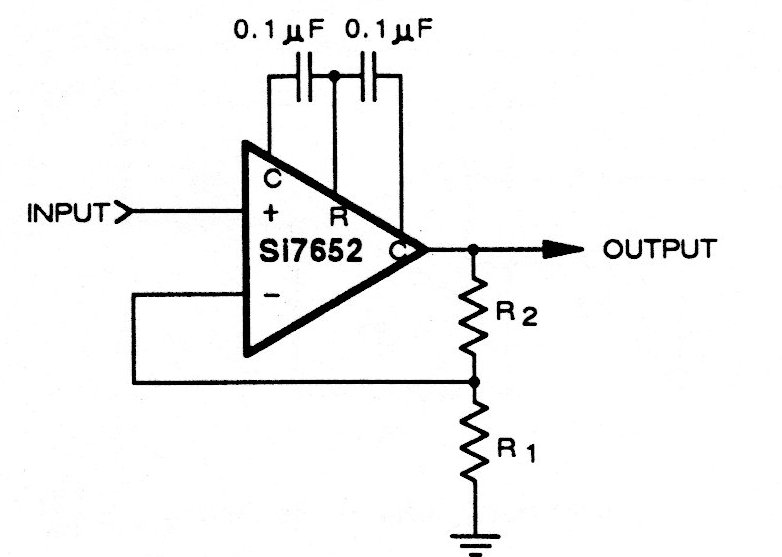

El amplificador operacional utilizado en este circuito no inversor de una documentación antigua no es muy común actualmente. R1 y R2 determinan la ganancia y la fuente de alimentación debe ser simétrica. El circuito es del datasheet del componente.
