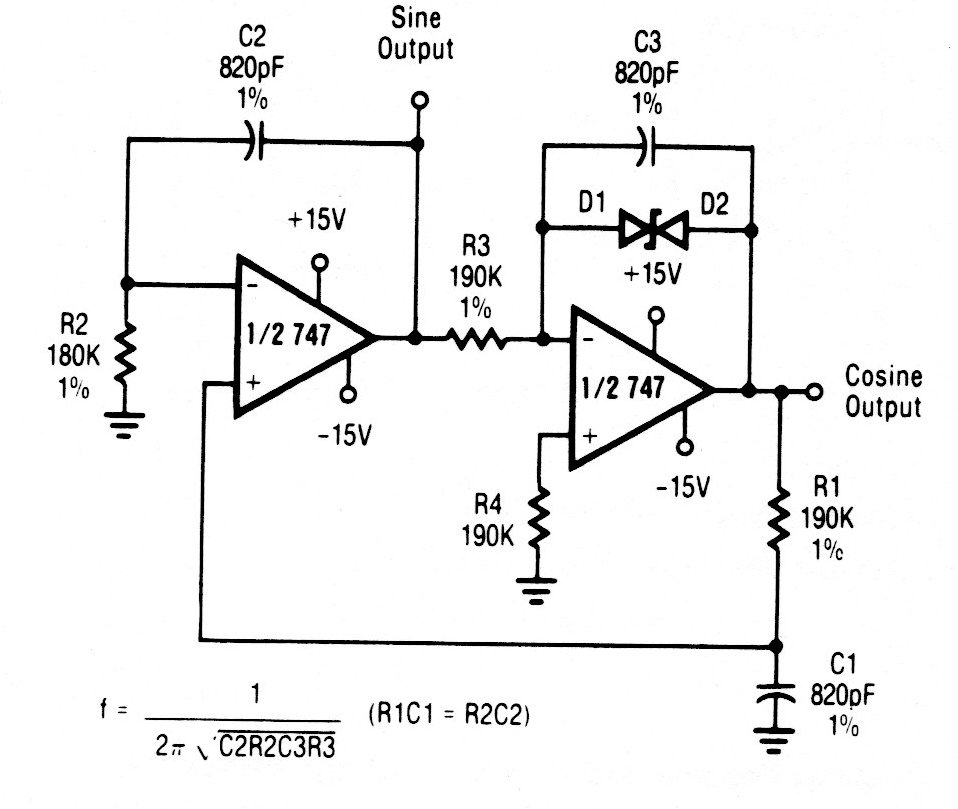

El oscilador mostrado en la figura tiene las fórmulas junto al diagrama para el cálculo de los componentes. El operacional utilizado es un predecesor del 741 y la configuración puede ser elaborada con operacionales más modernos.
| Haga click en la imagen para ampliar |
