Shield de interfaz TTL para CMOS LM339 (CIR8070S)

Written by: Newton C. Braga
Category: Banco de circuitos

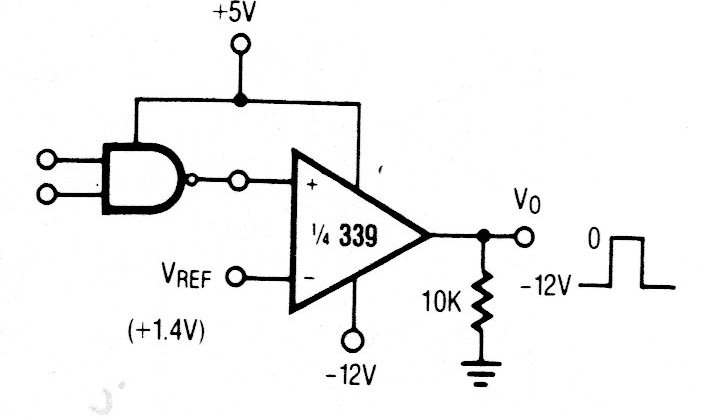

    Otros componentes de esta serie de comparadores se pueden utilizar en esta interfaz TTL para CMOS. La alimentación se realiza con una tensión de 5 V. El circuito es del manual del propio componente.




| Haga click en la imagen para ampliar |
