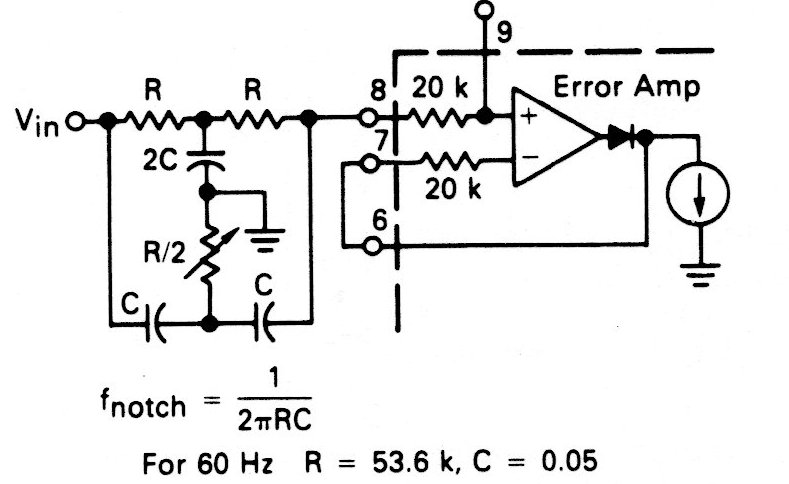

Esta configuración de filtro se encontró en una documentación de los años 80. El circuito tiene la frecuencia calculada por las fórmulas junto al diagrama. El amplificador de error se puede implementar con un operacional.
