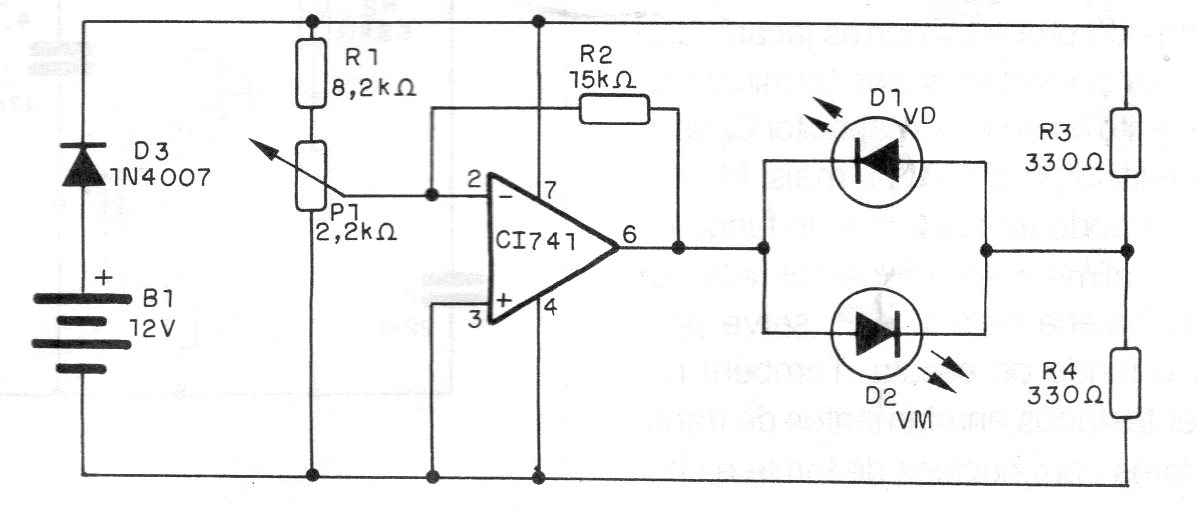

Este simple indicador sirve para baterías de 12, bastando ajustar el punto de accionamiento en el trimpot. El circuito utiliza dos indicadores LED. Se pueden utilizar comparadores como el LM139, 239 o 339 en lugar del circuito integrado 741.
| Haga click en la imagen para ampliar |
