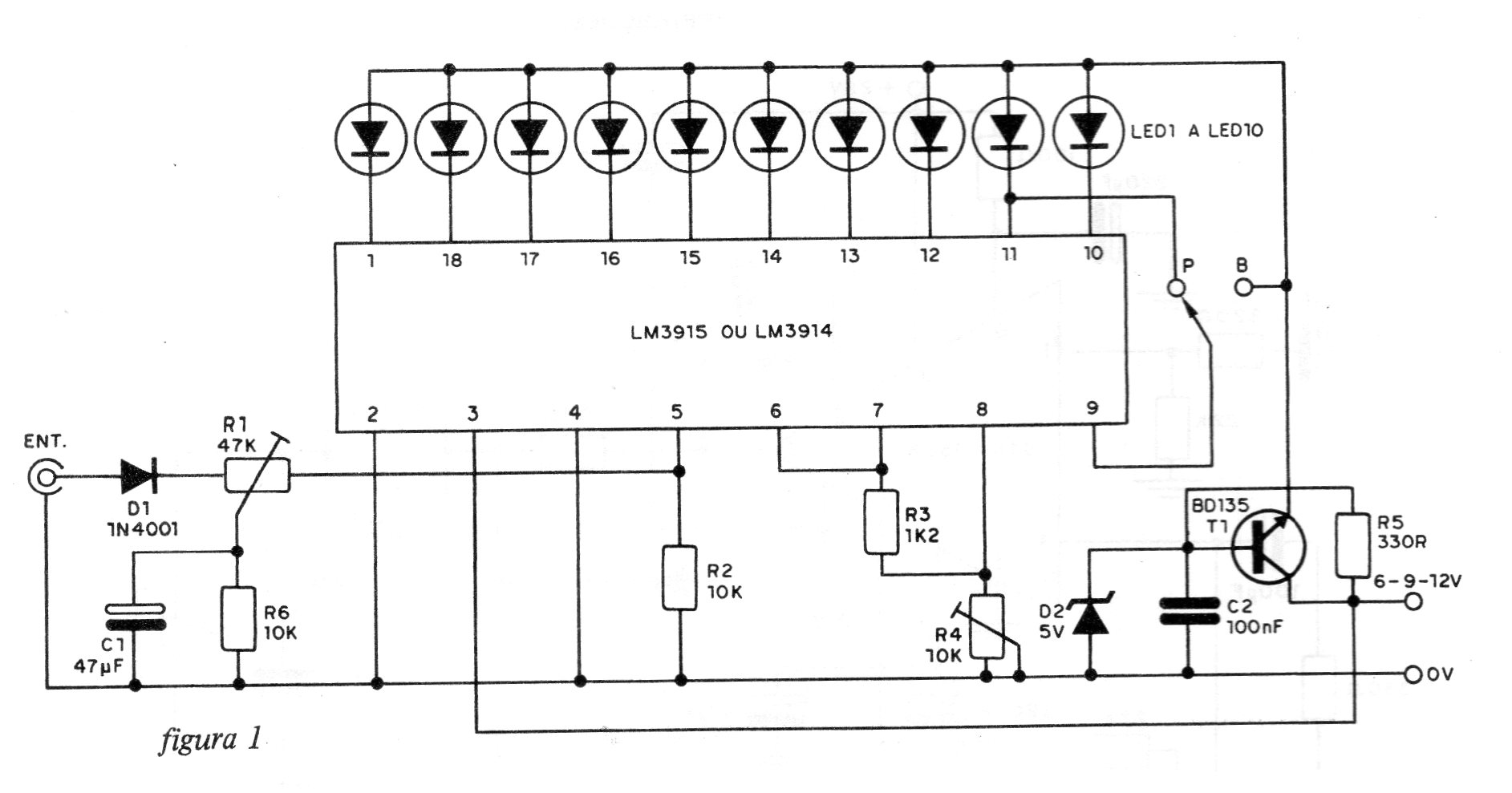

Este circuito, que aparece en nuestro sitio en diversas versiones, utiliza un VU integrado que es el LM3914 (punto móvil) o LM3915 (barra móvil). El circuito se alimenta con tensiones de 6 a 12 V y los ajustes se realizan por trimpots.
| Haga click en la imagen para ampliar |
