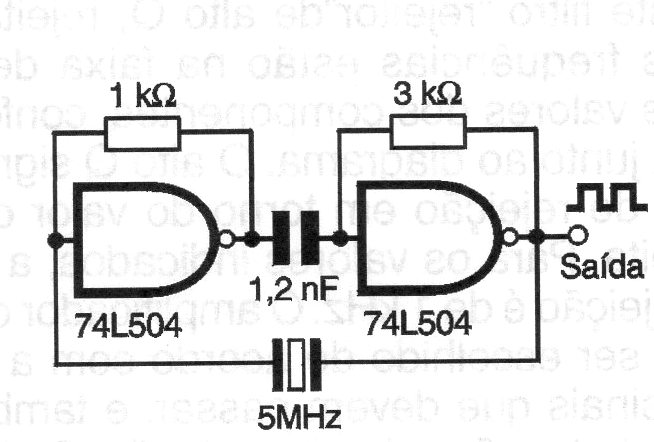

En la figura tenemos el modo de implementar un oscilador de 5 MHz con lógica TTL LS. El circuito debe ser alimentado con tensión de 5 V y con el uso de otros cristales diferentes frecuencias pueden ser generadas.
