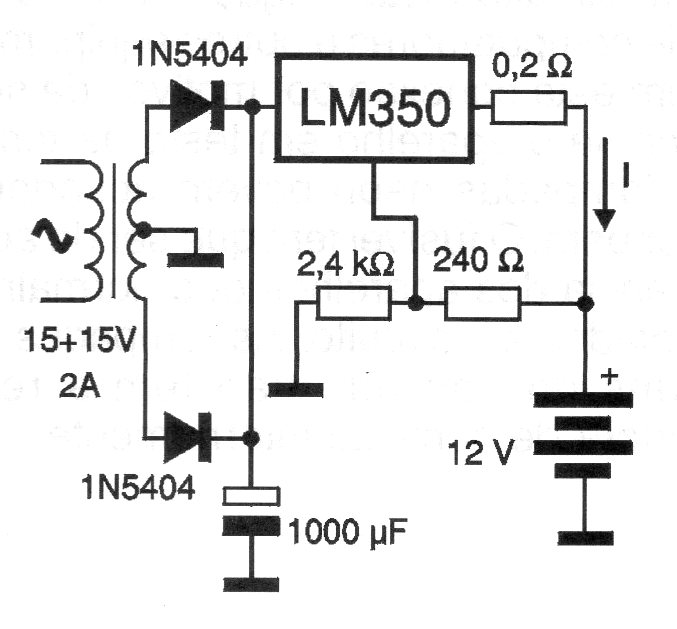

Este circuito consiste en una fuente de corriente constante para la carga de baterías de 12 V. La carga es normal y el circuito integrado debe montarse en un buen radiador de calor. El resistor de 0,2 ohms determina la corriente de carga.
