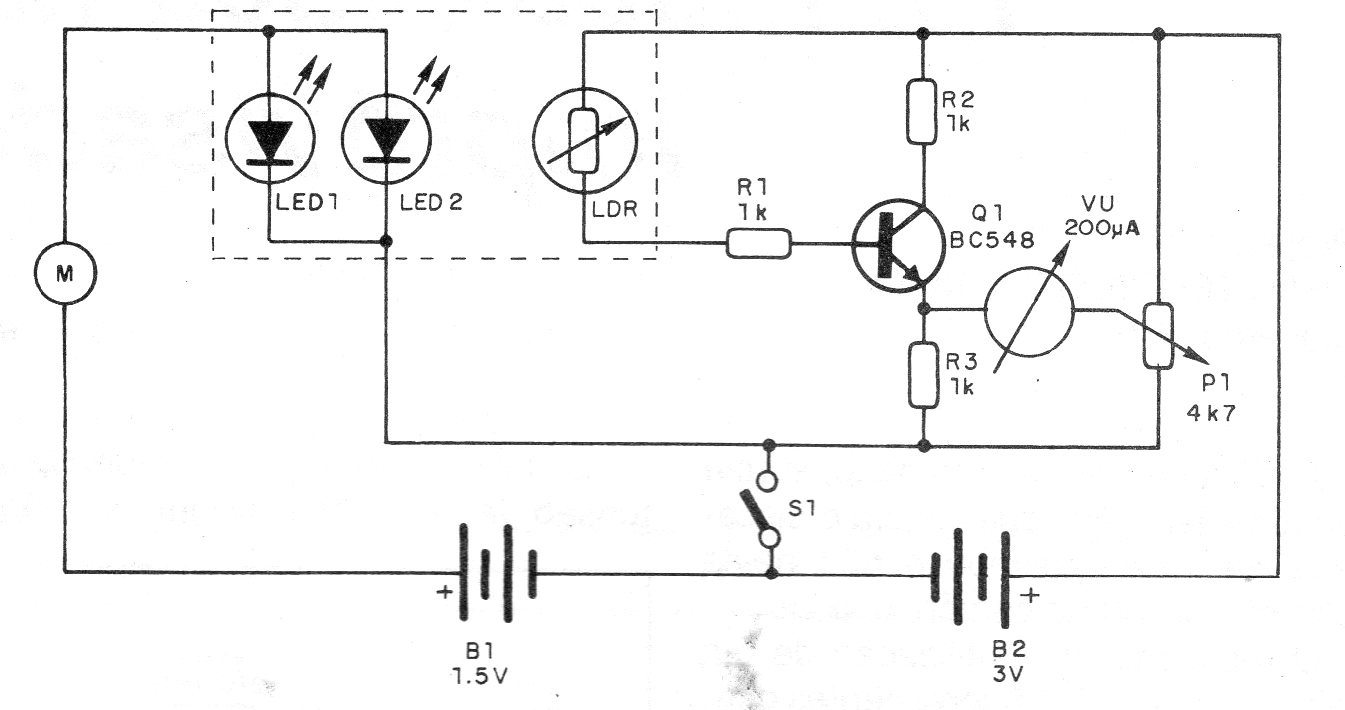

Este circuito utiliza como indicador un microamperímetro común tipo VU con 200 uA de corriente de fondo de escala. El sensor es un pequeño motor de corriente continua que funciona como dínamo. El circuito es alimentado por 4 pilas que forman una fuente simétrica de 3 + 3 V. Encontramos este circuito en una documentación de los años 90 y se puede utilizar con otros fines.
| Haga click en la imagen para ampliar |
