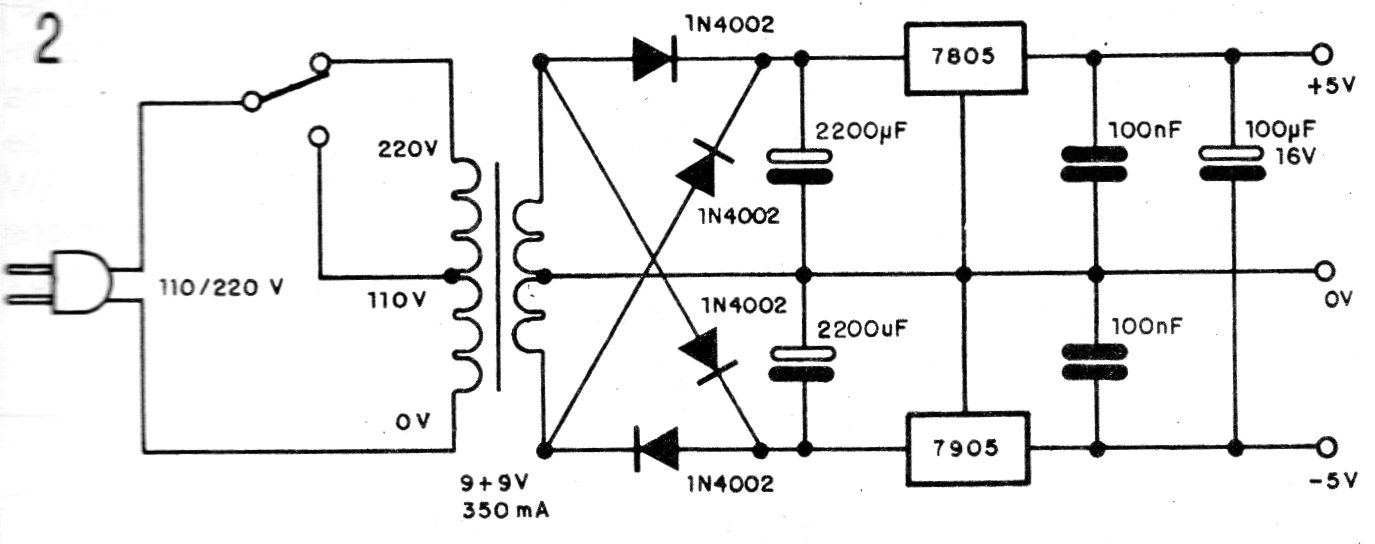

Esta fuente se indica para la alimentación del multímetro digital del CIR6476S, pero se puede utilizar en otras aplicaciones que requieran 5 - 0 - 5 V de alimentación, bajo corriente hasta 1 A. Para corrientes superiores a 100 mA los circuitos integrados deben montarse en disipadores de calor. El transformador tiene secundario de acuerdo con la carga que va a ser alimentada, con una corriente siempre un poco mayor.
| Haga click en la imagen para ampliar |
