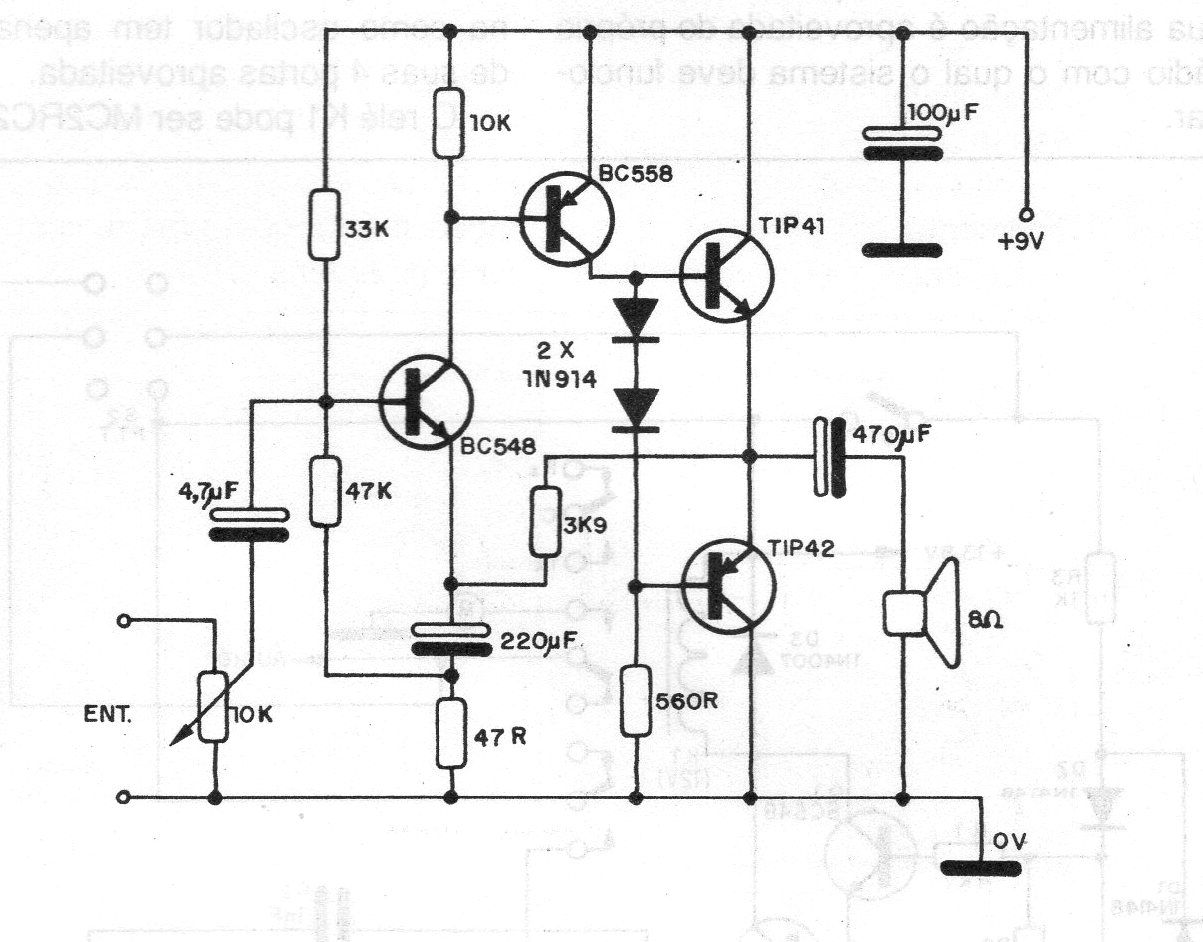

Este circuito de amplificador complementario con transistores TIP41 y 42 fue encontrado en una documentación de 1987, pero ya ha sido mostrado en diversas ocasiones en nuestro sitio. La alimentación se puede hacer con tensiones y 9 a 12 V de fuente con al menos 1 A y los transistores deben montarse en buenos disipadores de calor.
| Haga click en la imagen para ampliar |
