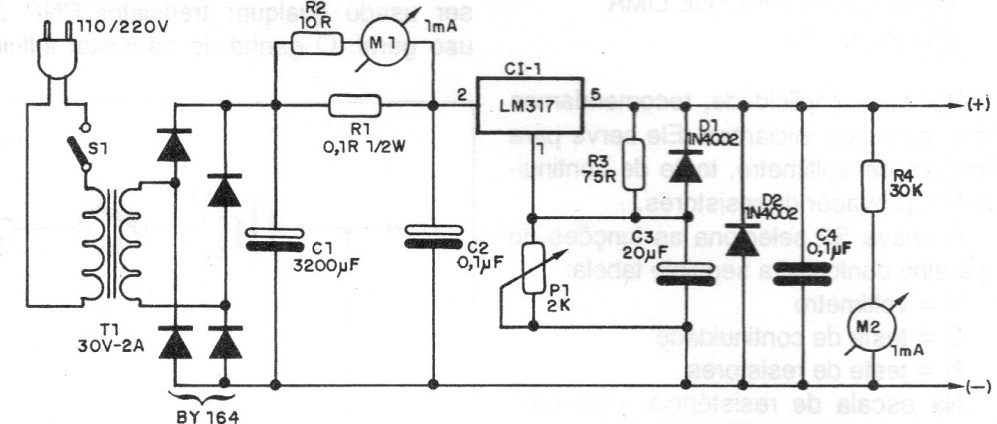

Este circuito de fuente convencional de fuente con el LM317 fue encontrado en una publicación de 1987 y su corriente es determinada por el CI que en realidad es un poco mayor que 1 A. El circuito integrado regulador debe estar dotado de un buen disipador de calor y la fuente incluye medidores de tensión y de corriente.
| Haga click en la imagen para ampliar |
