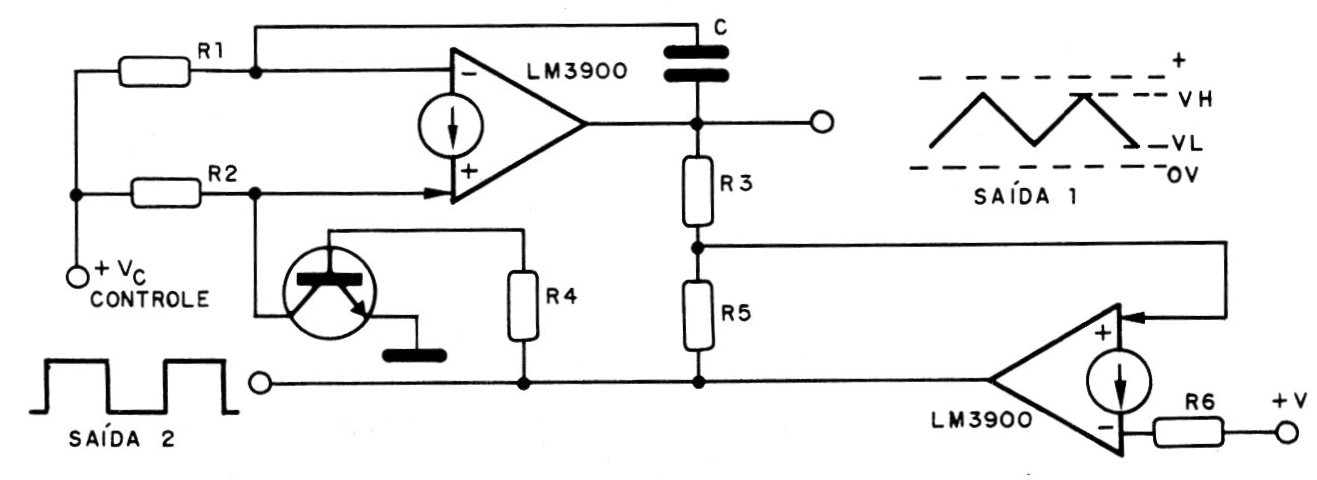

Un VCO o oscilador controlado por tensión, que utiliza sólo dos de los amplificadores del LM3900, se muestra en la figura. El primer amplificador se utiliza para integrar la tensión continua de control, mientras que el otro está conectado como un disparador de Schmitt que monitorea la salida del integrador. El circuito de disparo controla el transistor segador, para producir la realimentación para que el circuito oscile.
