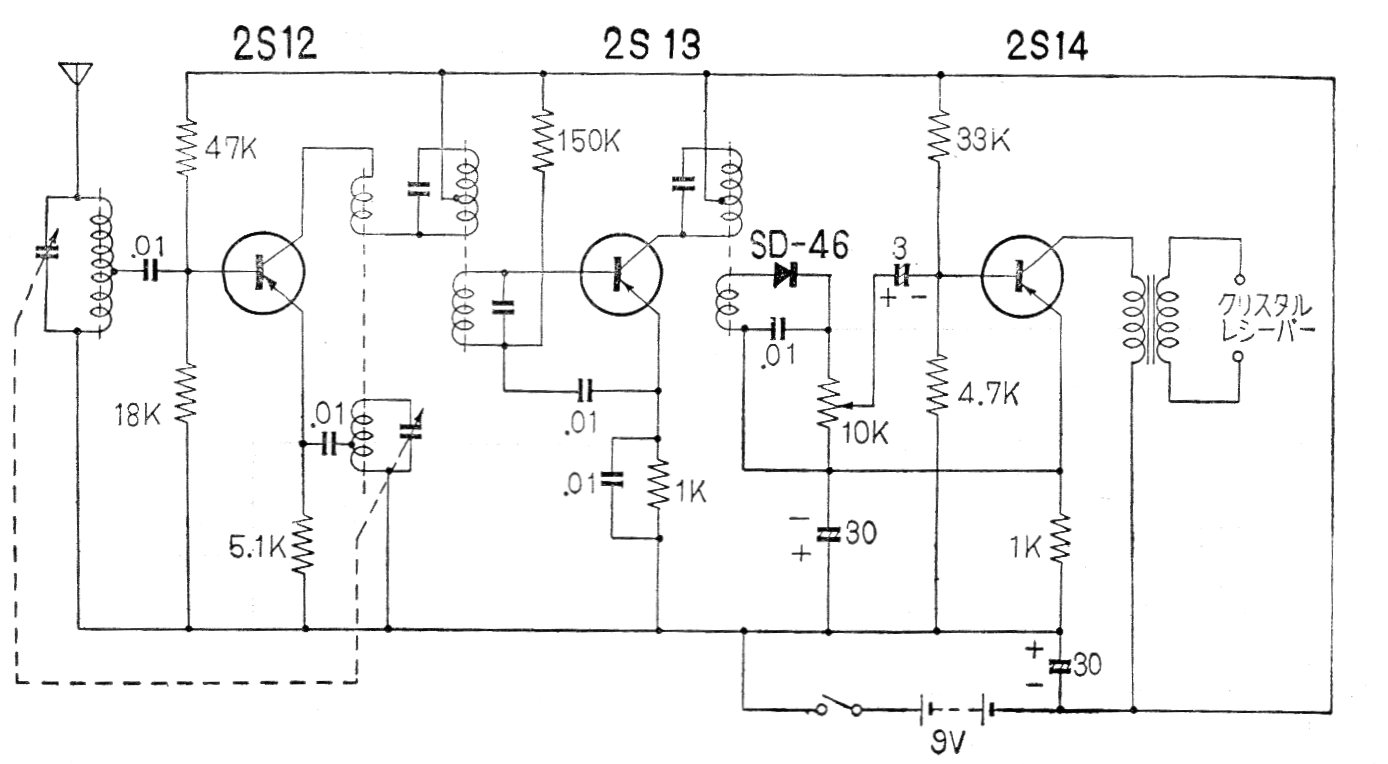

Este receptor fue encontrado en una publicación japonesa de 1967. El circuito utiliza transistores de germanio y los detalles de las bobinas no se dan. La alimentación se realiza con una batería de 9 V.
