Radio AM Comercial Portátil AT235 (CIR6060S)

Written by: Newton C. Braga
Category: Banco de circuitos

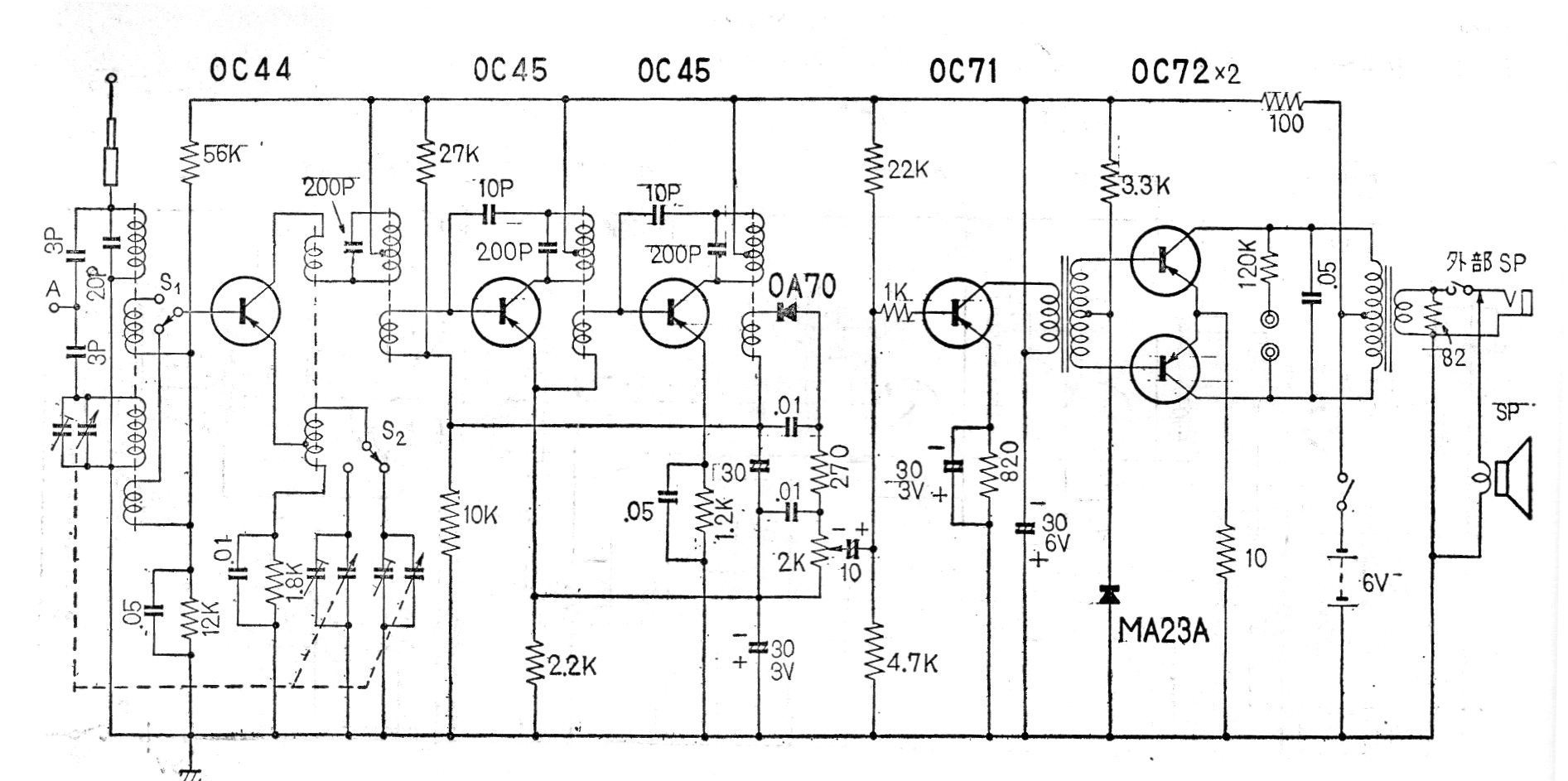

    Este receptor de 6 transistores fue fabricado en Japón en la década de 60. El circuito es super-heterodino y tiene alimentación de 6 V. El receptor recibe las bandas de ondas medias y cortas de 3,925 a 9 MHz.




| Haga click en la imagen para ampliar |
