Simple Probador de Transistores (CIR6066S)

Written by: Newton C. Braga
Category: Banco de circuitos

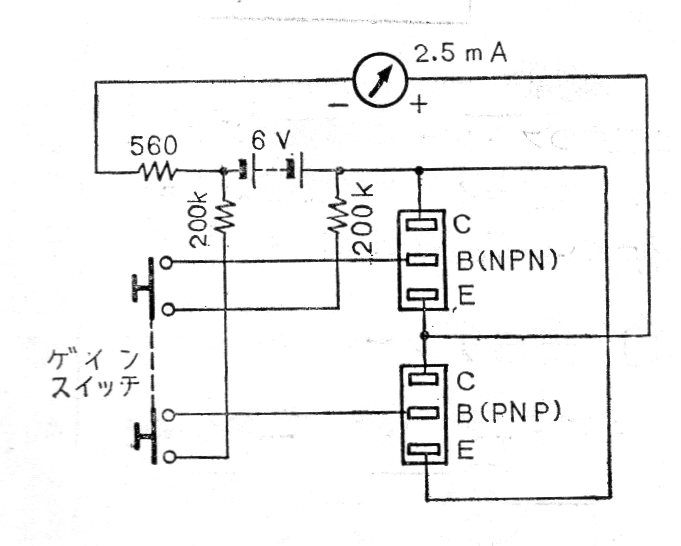

     Este simple probador de transistores fue encontrado en una revista japonesa de 1967. Prueba transistores de uso general tanto del tipo NPN como PNP y es alimentado por 4 pilas (6 V).




| Haga click en la imagen para ampliar |
