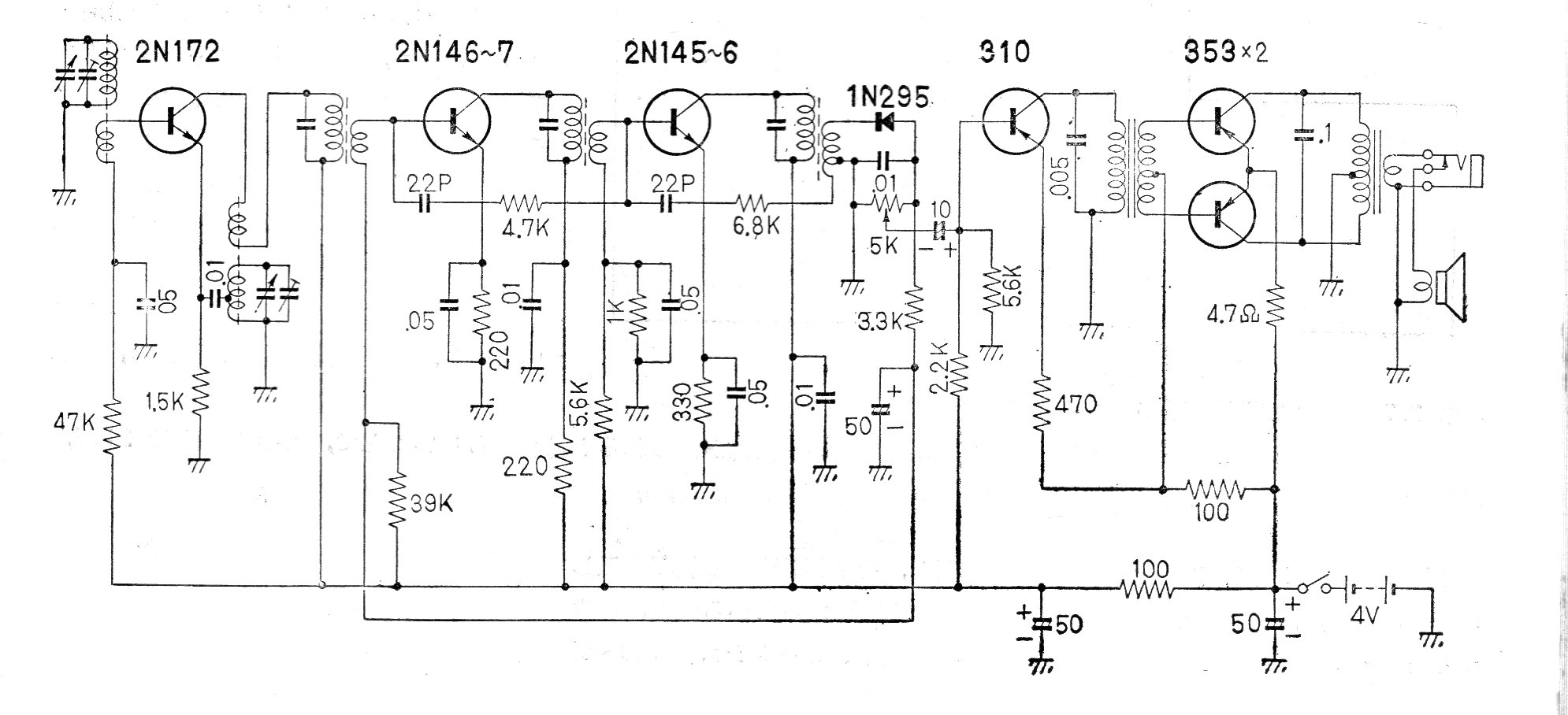

Este es el diagrama de la radio transistorizada AM Sentinel 369 obtenido en una documentación japonesa de los años 60. El circuito de 6 transistores es super-heterodino y alimentado por una tensión de 4 V. Los transistores son de tipo americano 2N.
