¿Quién no quisiera tener un aparato que permitiría oír a través de las paredes? El super amplificador que describimos puede ser usado para ello, siendo uno de los montajes de este tipo de "oídos electrónicos" que describimos en nuestro sitio.
La idea de oír a través de las paredes viene de lejos y es explorada en libros de ficción, espionaje y romances.
En el libro "La Sociedad de los Niños Genios", el autor Lev AC Rosen trata de una Universidad en Londres que sólo admitiría adolescentes con vocaciones científicas, o pequeños "genios", que tendrían una preparación especial en las más variadas áreas de la ciencia.
En uno de los capítulos relata la "invención" de uno de ellos, una especie de estetoscopio para oír a través de las paredes.
La novela es de la era de los engranajes y máquinas analíticas, del siglo XVIII, pero hoy con la electrónica, podemos tener eso en la práctica y es exactamente lo que haremos.
El proyecto consiste en un estetoscopio electrónico que, además de servir para oír a través de las paredes, también puede servir para detectar piezas ruidosas en una máquina o motor de coche.
El circuito práctico está formado por un sensible preamplificador de audio para micrófono de electreto usando dos transistores, el cual aplica la señal en un amplificador de potencia que alimenta un auricular.
La alimentación se realiza por pilas comunes y para aumentar la sensibilidad, el micrófono debe montarse en un envoltorio acolchado para ser apoyado en la pared y así concentrar los sonidos que vienen del otro lado.

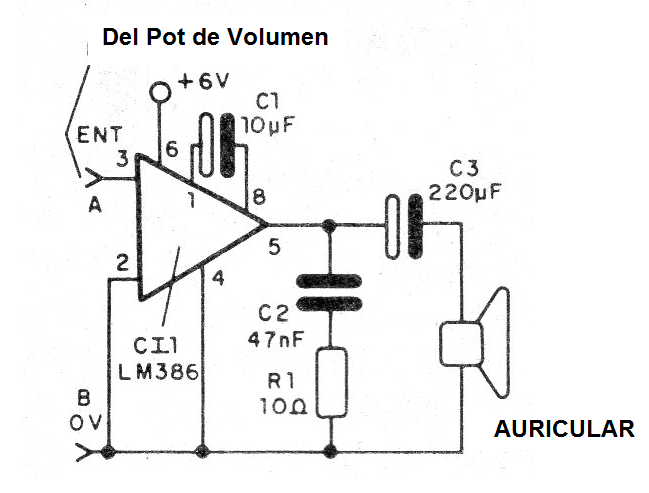

En una primera posibilidad podemos usar un amplificador con el LM386 como muestra la figura 1.

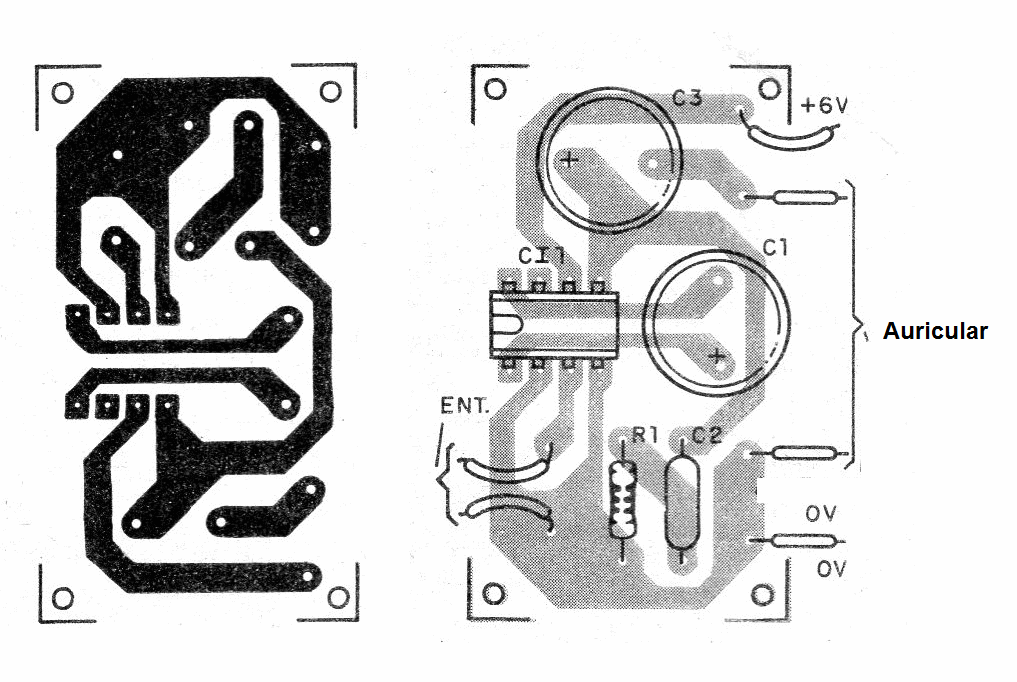

La placa de circuito impreso para esta versión se muestra en la figura 2.

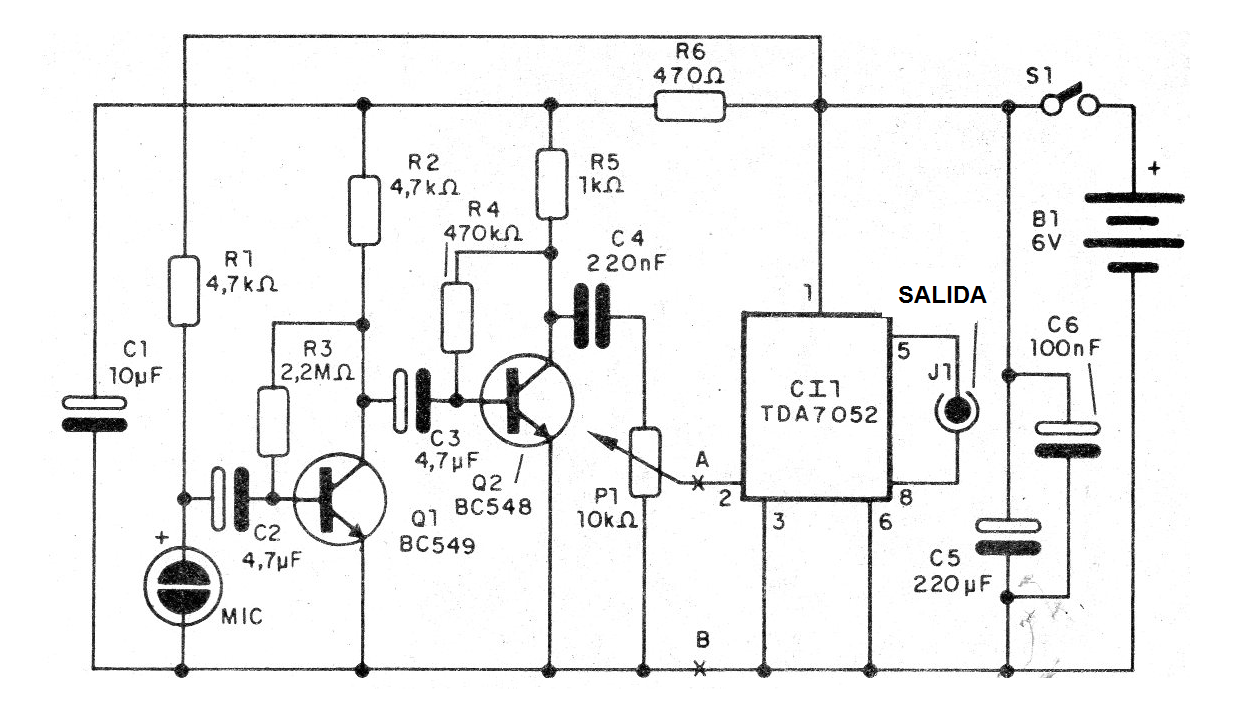

Para la versión definitiva con el TDA7052 tenemos el circuito mostrado en la figura 3.

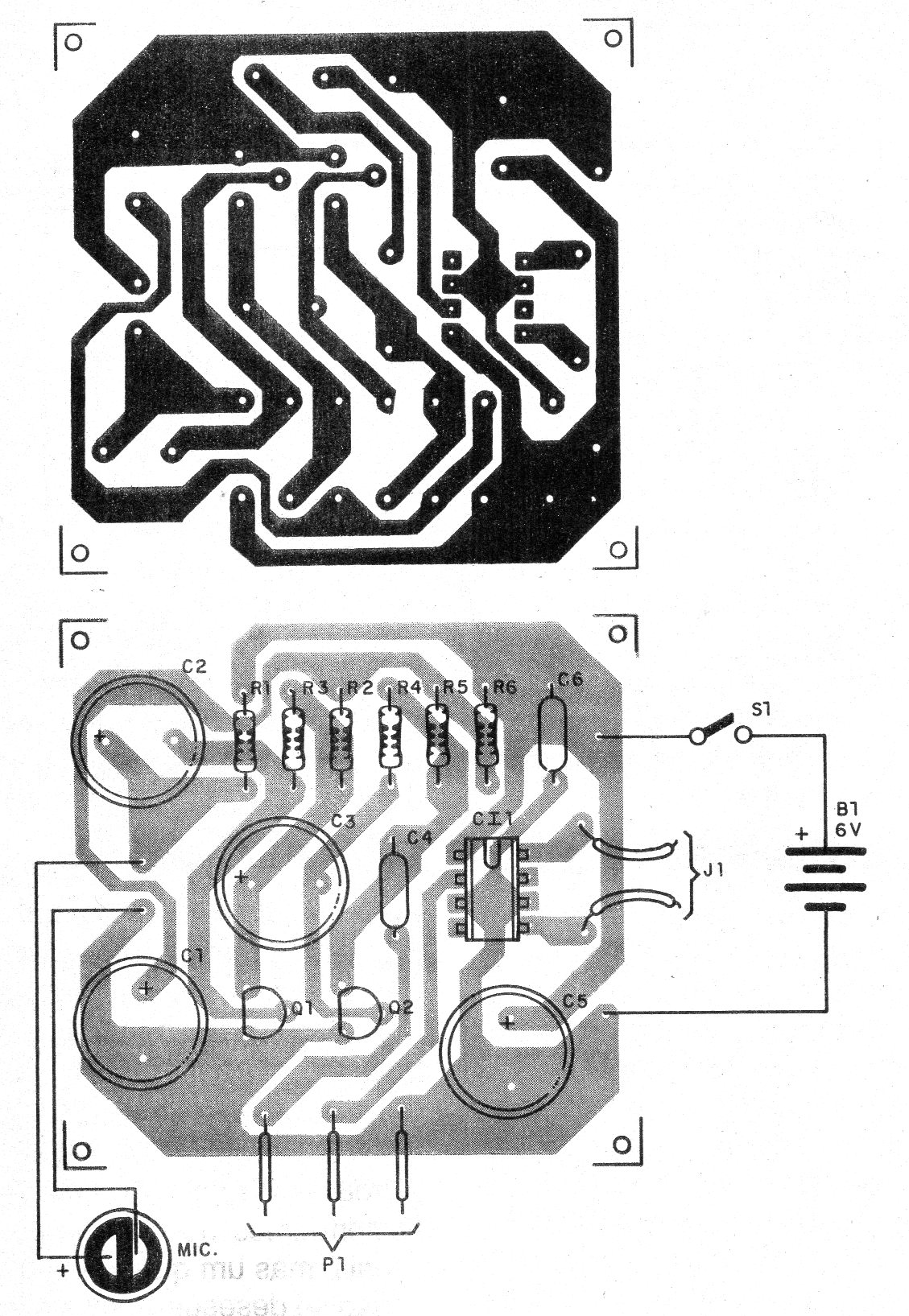

La placa de circuito impreso para esta versión se muestra en la figura 4.
En el montaje de cualquiera de las versiones observe la posición del circuito integrado y de los transistores.
Las polaridades de los capacitores electrolíticos y del micrófono de electreto también deben ser observadas.
Los resistores son de 1/8 W con cualquier tolerancia y los capacitores electrolíticos para 6 V o más de tensión de trabajo.
El auricular debe ser de baja impedancia, pero también se puede utilizar un pequeño altavoz.

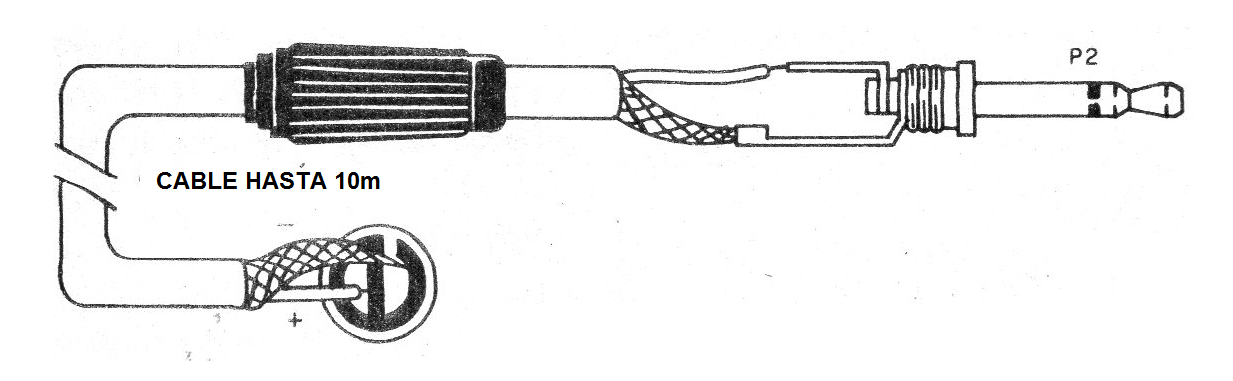

En la figura 5 mostramos cómo preparar un cable blindado para la conexión remota del micrófono.
El conjunto se puede instalar en una pequeña caja de plástico.
Una posibilidad interesante para el uso del circuito es en la grabación de sonidos distantes usando un micrófono parabólico (ver los artículos ART098 y ART1576 en el sitio).

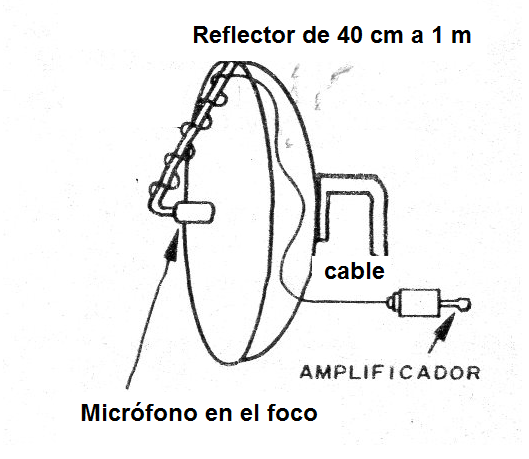

En la figura 6 mostramos cómo instalar el micrófono en un reflector.

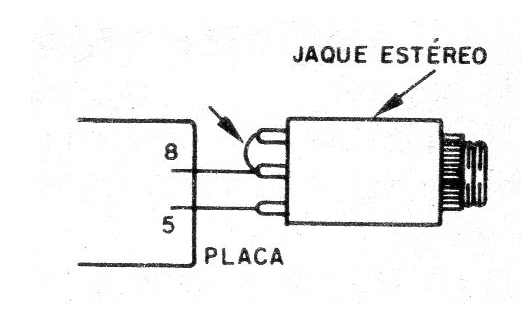

Para utilizar un auricular estéreo necesitamos adaptar un jack, lo que se hace como se muestra en la figura 7.

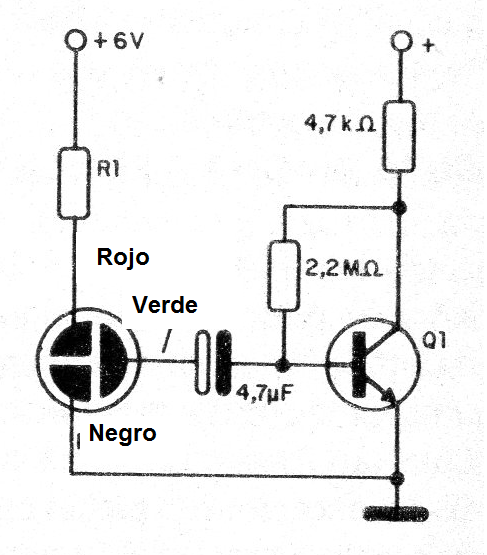

Para utilizar un micrófono de electreto de tres terminales se debe hacer la adaptación mostrada en la figura 8.

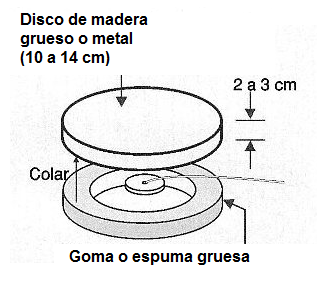

Para usar, golpee el micrófono (que debe tener un mamparo acolchado como se muestra en la figura 9) en la pared y ajustar el volumen.
Con este dispositivo el sonido puede ser concentrado y los ruidos que no vengan del otro lado de la pared serán bloqueados.
CI-1 - TDA7052 - circuito integrado
Q1, Q2- BC548 - transistores NPN de uso general
MIC - micrófono de electreto de dos terminales
S1 - Interruptor simple
B1 - 6 V - 4 pilas pequeñas
C1- 10 uF - capacitor electrolítico
C2, C3 - 4,7 uF - capacitores electrolíticos
C4 - 220 nF - capacitor de cerámica o poliéster
C5 - 220 uF - capacitor electrolítico
C6 - 100 nF - capacitor de cerámica
R1, R2 - 4k7 ohms - resistores - amarillo, violeta, rojo
R3 - 2M2 ohms - resistor - rojo, rojo, verde
R4 - 470 k ohms - amarillo, violeta, amarillo
R5 - 1 k ohms - resistor - marrón, negro, rojo
R6 - 470 ohms - resistor - amarillo, violeta, marrón
P1 - 10 k ohms - potenciómetro
Varios:
Placa de circuito impreso, jack para auriculares, soporte de pilas, caja para montaje, hilos, soldadura, etc.
