Cientos de lectores tienen la curiosidad de escuchar lo que los radioaficionados de la banda del ciudadano, PX (en Brasil) o banda de los 11 metros hablan. Una gran la cantidad de estos radioaficionados se esparcen por nuestro territorio y oír sus señales no es muy difícil, principalmente al margen de carreteras, pues esta banda es muy usada por los camioneros. De hecho, si el lector no puede comprar un receptor comercial (que cuesta caro) para oír estas señales, ¿por qué no hacer un receptor experimental más simple y "matar" la curiosidad?
Evidentemente no podemos dar un circuito de alta sensibilidad con sintonía digital y otras características de los receptores comerciales, pues eso haría su montaje muy difícil y cara.
Así, la solución más simple también implica un rendimiento un poco más bajo, pero aún así, con una pequeña antena es posible oír las señales de radioaficionados situados a algunas decenas de kilómetros, y en condiciones favorables, cientos de kilómetros.
Una característica importante de nuestro receptor es que no tiene ajustes críticos, utiliza sólo tres transistores, es alimentado por una batería de 9 V y puede ser transportado con facilidad.
La sintonía será hecha por un capacitor variable, y como la selectividad no es de las mayores, la cobertura será de una buena banda.
Una aplicación muy interesante para este circuito es que si el lector tiene amigos que usan aquellos walkie-talkies vendidos en casas de juguetes y que operan entre 28 y 72 MHz, con cambios en la bobina será posible sintonizarlos.
La conversación por el walkie-talkie de sus amigos dejará de ser secreta.
Pero, todavía existe otra posibilidad interesante: si en su vecindad existe alguien que use un teléfono inalámbrico en esta banda (la mayoría de los modernos utiliza la banda de VHF y UHF o sistema digital) con suerte usted podrá oír las conversaciones ...
Es claro que no deseamos que el lector monte este receptor para quedar chisporroteando lo que los demás hablan, a no ser los radioaficionados que están ahí para eso ...
Sin embargo, quien se resiste a la idea de explorar las misteriosas comunicaciones que están "en el aire" en cualquier momento!
El receptor que montaremos es del tipo super-regenerativo en el que el transistor Q1 oscila en la misma frecuencia que recibe, generando una señal que, combinado con lo que entra en la antena en, produce un golpe.
Este batido es una señal de audio que separado y filtrado por los capacitores C3 y C4 y R3 puede ser aplicado en los dos transistores siguientes, que hacen su amplificación y lo aplican al altavoz para la reproducción.
El punto crítico del montaje es justamente el oscilador alrededor de O1.
Los capacitores de esta etapa deben ser cerámicos en los casos en que así lo indiquemos.
Otros tipos de capacitores pueden traer problemas de funcionamiento.
La bobina L1 es muy importante, ya que determina el rango de frecuencias que se puede sintonizar.
El lector puede cambiar esta bobina experimentalmente, retirando espiras o añadiendo, explorando así, diferentes bandas del espectro.
Entre 12 a 13 espiras cubrimos el rango de PX entre 1 o 2 espiras podemos obtener la cobertura de la banda que va de 28 MHz a 140 MHz, pasando por el rango de FM, TV, policía y aviones.
Para los valores menores de espiras el único cambio adicional es C10, que debe tener su valor reducido.

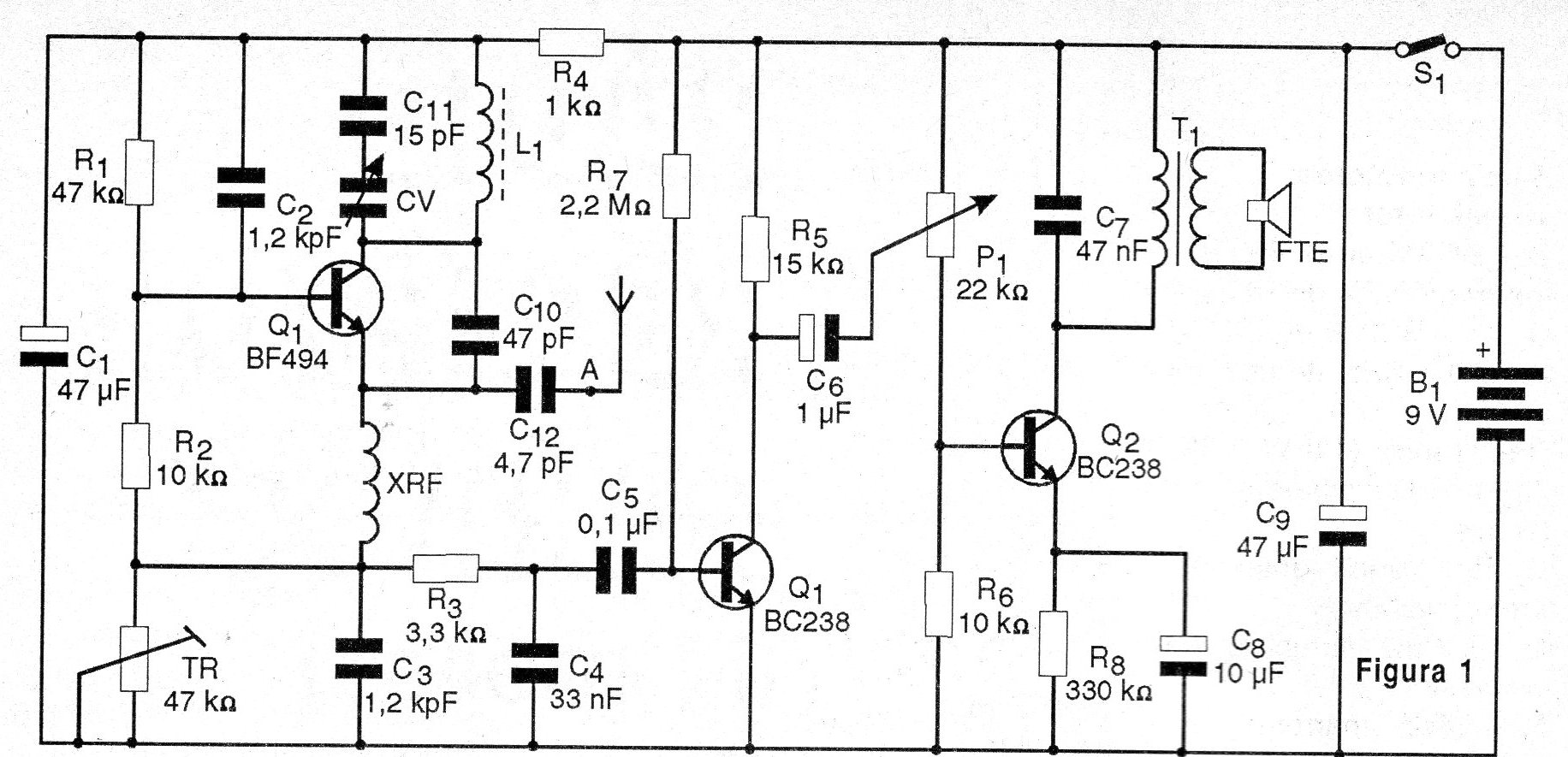

En la figura 1 tenemos el diagrama completo del receptor.
Si bien un montaje en puente de terminales no es el mejor para circuitos de altas frecuencias, si el lector es cuidadoso dejando los terminales de componentes muy cortos y sin apoyarse unos en otros, puede tener hasta un buen rendimiento del circuito.

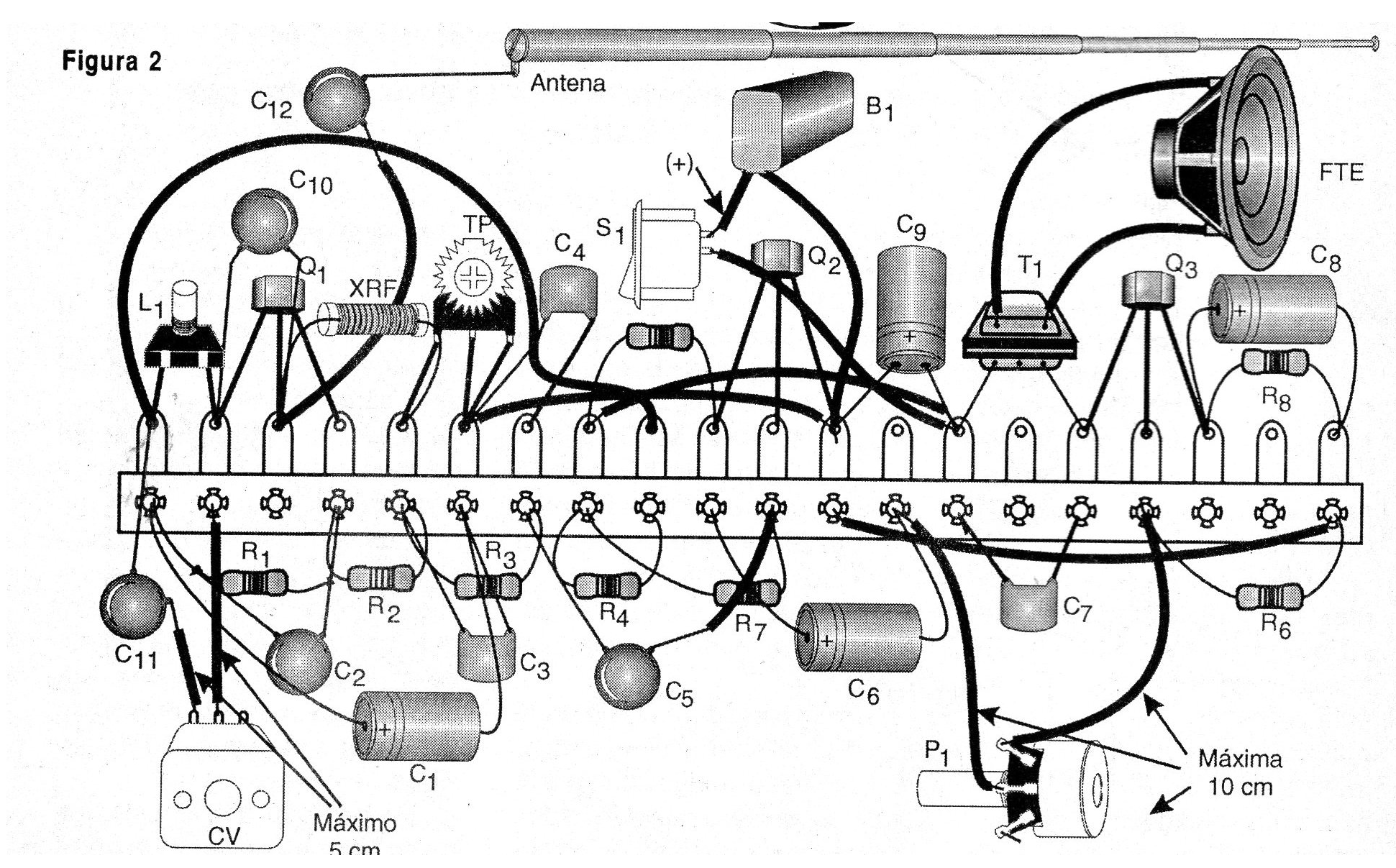

En la figura 2 se muestra cómo se puede realizar el montaje en puente de terminales.
Evidentemente, el montaje en placa de circuito impreso es la más estable, compacta y que proporciona un mejor rendimiento.

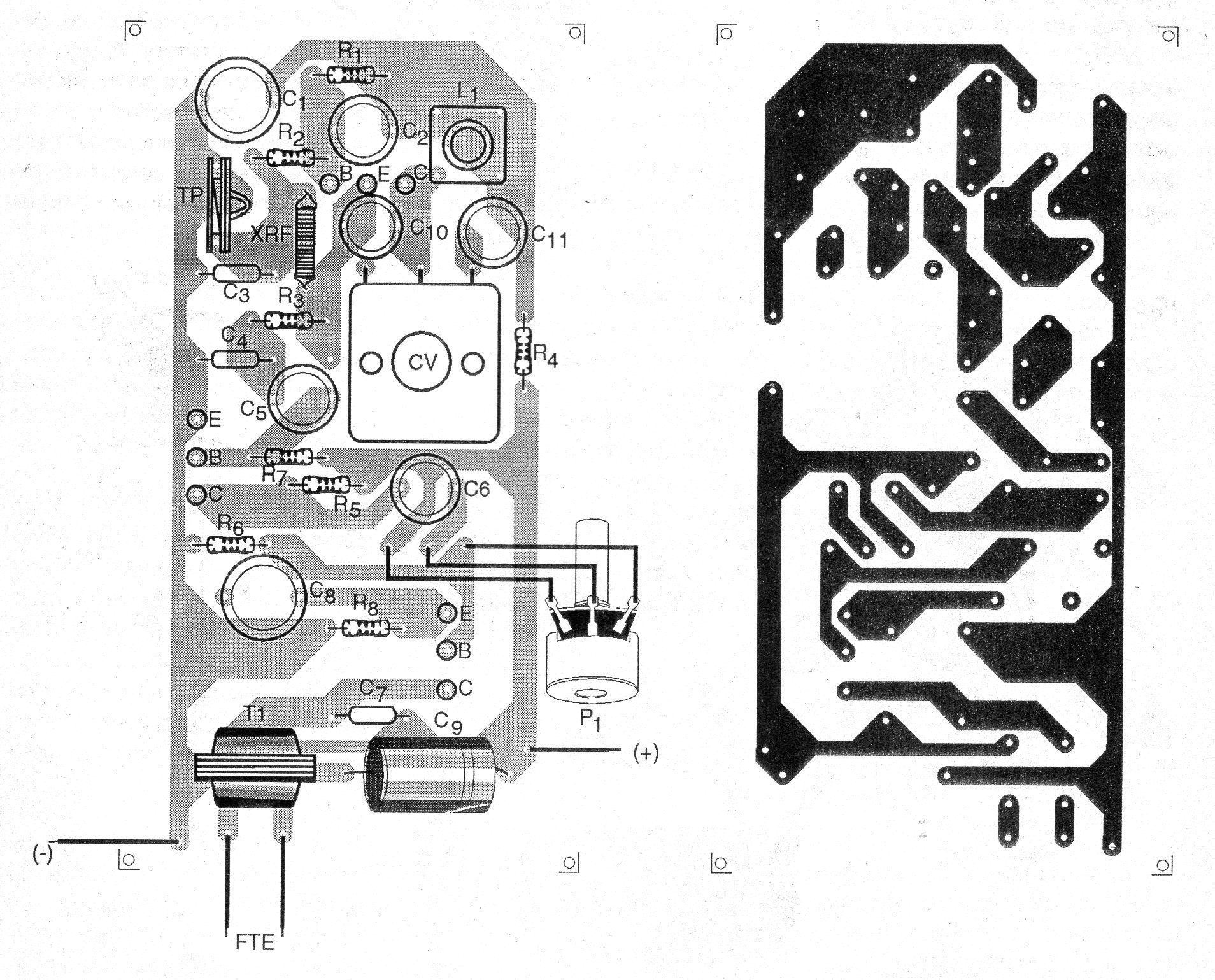

La disposición de los componentes en una placa de circuito impreso se muestra en la figura 3.

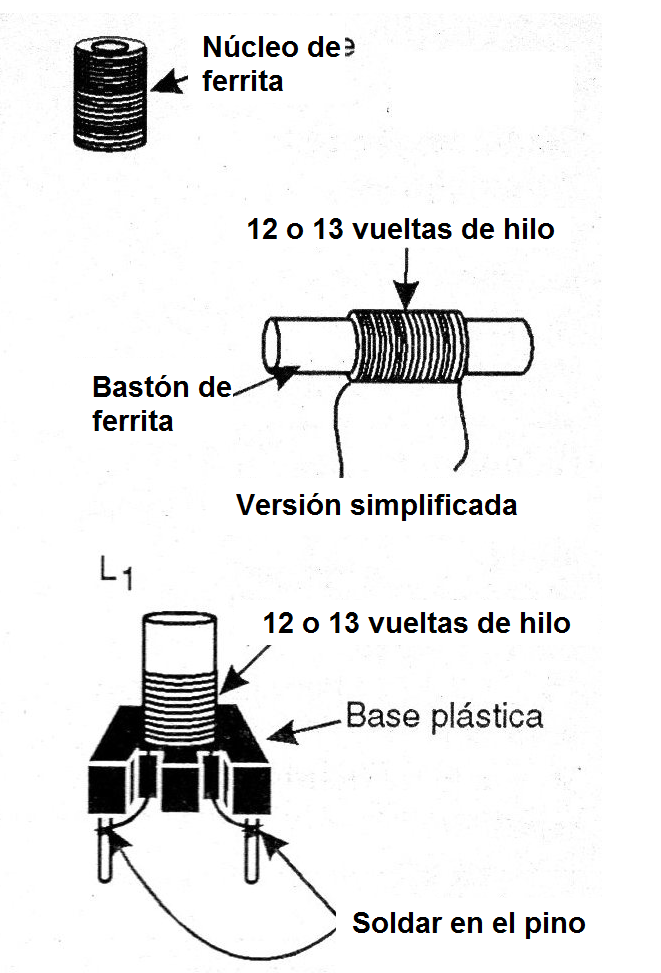

La bobina L1 se enrolla en una forma que se puede conseguir de radios viejos, como se muestra en la figura 4.
Sin embargo, si hay dificultad para obtener esta forma, el lector puede usar un tubo de cartón con las dimensiones mostradas en la misma figura.
Los cables de conexión de la bobina a la placa o puente deben ser lo más cortos posibles.
El capacitor variable puede ser del tipo retirado de cualquier radio AM común fuera de uso y sus conexiones deben ser igualmente cortas.
Si, al aproximar la mano de este componente para cambiar la sintonía, el receptor se instabiliza, invierte sus hilos de conexión.
Observe en el montaje las posiciones de los transistores.
Ver que el BF494 no tiene su base en el terminal del medio como los demás.
XRF puede ser enrollado en un resistor o en un palillo de fósforos consistente en 60 a 100 vueltas de hilo esmaltado bien fino.
También se puede utilizar un micro-choque comercial de 100 a 470 uH para este propósito.
Un componente algo crítico para obtener es el transformador de salida T1.
Este componente es difícil de encontrar, ya que es poco utilizado actualmente.
Sin embargo, las tiendas con existencias antiguas todavía pueden tener este componente, pero si hay dificultades para su compra intente encontrarlo en chatarra, en su casa, o incluso en un taller de reparación una radio transistorizada antigua abandonado.
Este transformador puede ser fácilmente identificado, ya que está conectado al altavoz.
Prácticamente cualquier tipo pequeño sirve para esta aplicación.
Si la radio de donde se retira está con el altavoz en buen estado, el lector habrá conseguido otro componente para este montaje.
Observe en el montaje las posiciones de los transistores.
La antena puede ser un hilo estirado, de 1 a 3 metros o del tipo telescópico.
Si esta antena se encuentra en el exterior de su casa, la facilidad en captar las señales será mayor, sin embargo, evite los cables largos de la antena al receptor, ya que pueden provocar inestabilidades de funcionamiento.
La alimentación se realiza con una batería de 9 V, pero se puede utilizar una fuente con un buen filtrado.
Para el montaje en puente de terminales es muy importante fijar todo en una cajita para que no ocurran inestabilidades de ajuste o dificultades mayores para que eso sea hecho.
Para usar es simple: Conecte el receptor e inicialmente ajuste TR hasta que un fuerte chiado caracterice la regeneración.
Entonces actúe sobre la variable lentamente hasta captar algo. P1 debe estar abierto, ya que es el control de volumen.
Al captar alguna señal puede ser necesario retocar el ajuste de TR.
Hecho la sintonía de la señal es sólo ajustar el volumen de la forma deseada.
Si tiene dificultades para captar algo puede ser que la bobina esté sintonizando una pista diferente, necesitando cambios.
Retire algunas espiras y, si no funciona, aumente el número de espiras.
Si el receptor se vuelve inestable, compruebe las longitudes de los terminales de los componentes, acortándolos si es necesario.
Evite acercar la mano de los componentes del circuito cuando esté en funcionamiento para que no ocurran inestabilidades.
Observamos que por la noche la propagación de las señales es mejor, existiendo así mayor probabilidad del lector captar estaciones.
Si captar estaciones, distantes (de otros países) envíen un E-mail contando su experiencia de DX (DX es el término usado para los "contactos" a distancia.
Semiconductores:
Transistores:
Q1 - BF494 o BF495 - transistores NPN de RF
Q2, Q3 - BC238 o BC548 - transistores NPN de uso general
Resistores: (1/8 W, 5%)
R1 - 47 k ohms - amarillo, violeta, naranja
R2, R6 - 10 k ohms - marrón, negro, naranja
R3 - 3,3 k ohms - naranja, naranja, rojo
R4 - 1 k ohms - marrón, negro, rojo
R5 - 15 k ohms - marrón, verde, naranja
R, - 2,2 M ohms - rojo, rojo, verde
R8 - 330 ohms - naranja, naranja, marrón
P1 - 22 k ohms - potenciómetro
TR - 47 k ohms - trimpot
Capacitores:
C1, C9 - 47 uF / 12 V - electrolíticos
C2, C3 - 1,2 nF - cerámicos
C4 - 33 nF - cerámico o poliéster
C5 - 100 nF - cerámico o poliéster
C6 -1 uF a 4,7 uF / 12 V o más - electrolítico
C7 - 47 nF - cerámico o poliéster
C8 - 10 uF / 12 V - electrolítico
CV - Variable miniatura - ver texto
Varios:
L1 - Bobina - ver el texto
XRF - 47 uH a 470 uH choque de RF - ver texto
S1 - Interruptor simple
T1 - Transformador de salida - ver texto
B1 - 9 V - batería
FTE - 4/8 ohms - altavoz pequeño
Placa de circuito impreso o puente de terminales, conector de batería, antena telescópica, soporte para bobina, caja para montaje, hilos, soldadura, etc.
