Un componente importante en los proyectos de alta frecuencia que requieren la conmutación de señales es el circuito integrado QPC6742 de Qorvo, vendido por el sitio web de Mouser. El artículo que preparamos hablando un poco de este componente se basa en el propio datasheet disponible en https://br.mouser.com/ds/2/412/QPC6742%20Data%20Sheet-1285360.pdf
El circuito integrado de conmutador de RF de Qorvo puede operar con señales de 5 MHz a 2 000 Hz que funcionan como una llave SP4T (4 polos) aislada de 75 ohmios de silicio (SOI)

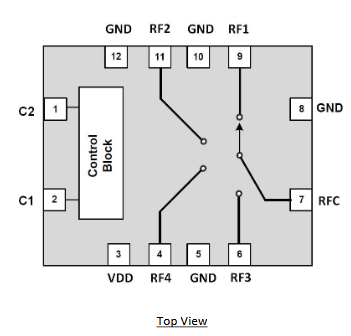

La envoltura es QFN con los bloques funcionales mostrados en la figura 1.
El dispositivo tiene protección ESD para 2kV y puede ser alimentado con tensiones de 3V a 5V. La entrada de control es compatible con la lógica de 1,8 V.

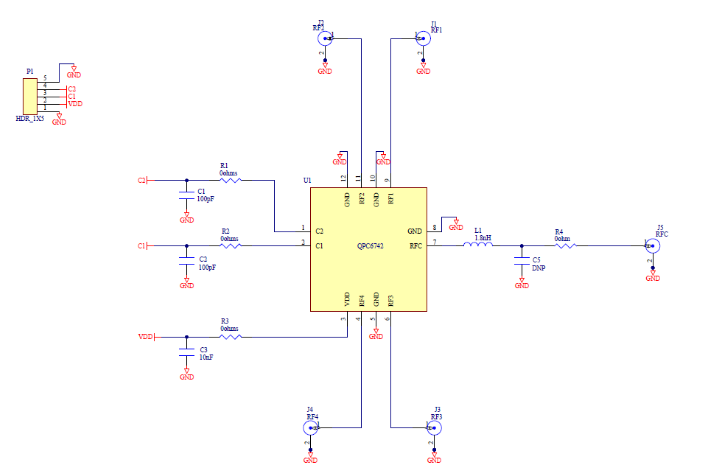

En el datasheet se pueden obtener diversas características adicionales importantes para la realización de proyectos. Qoorvo, a través de Mouser Electronics, dispone de una placa de evaluación cuyo diagrama esquemático se muestra en la figura 2.

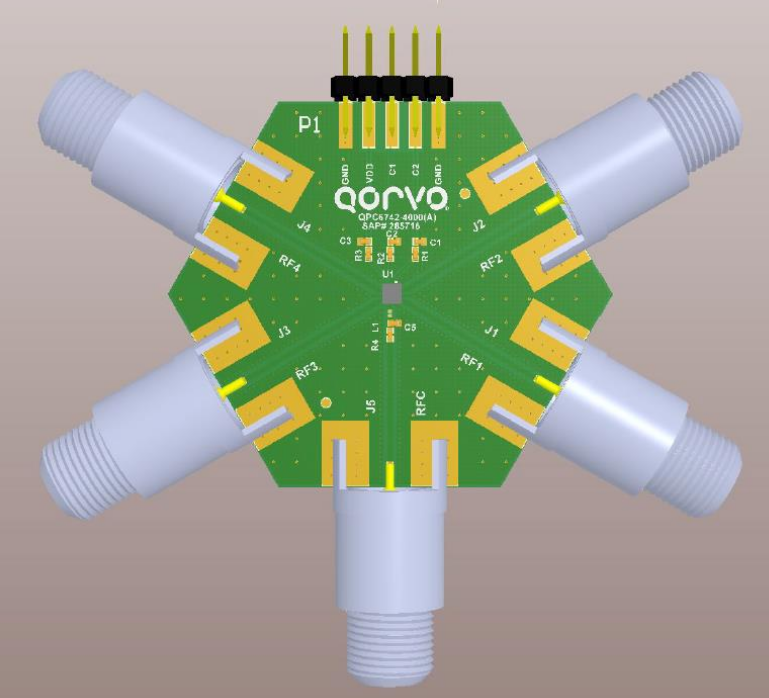

Esta placa tiene el aspecto que se muestra en la figura 3.
