Transmisor de FM con efecto de voz (ART995S)

   Este circuito eleva la frecuencia de su voz de una octava (dobla la frecuencia), lo que significa una transmisión comprensible, pero irreconocible, pues el timbre pasará a ser completamente diferente. Usando este transmisor para broma, su voz recordará bastante la voz del Pato Donald.

   Se trata de un proyecto relativamente simple, que se puede utilizar de diversas maneras. Con la entrada desde un micrófono, tenemos la emisión de la voz de forma codificada, con un efecto bastante interesante.

   También podemos utilizar otras fuentes de señal como, por ejemplo, una guitarra o guitarra, que pasará a sonar de una manera completamente diferente sin perder. pero la armonía. Finalmente, la conexión de un grabador o de un tocadiscos permite la emisión de música con una octava de desviación y con ello un efecto interesante.

   Una sugerencia para los lectores que les gusta operar pequeñas estaciones experimentales domésticas y el uso de este circuito como recurso especial para efectos de sonido.

   El circuito incluye un buen amplificador de modulación que acepta diversos tipos de señales, facilitando así su operación y utilización.

   La alimentación con 6 V puede venir de 4 pilas comunes o de fuente con buen filtrado.

  COMO FUNCIONA.

  El secreto del efecto obtenido es un rectificador de onda completa, con 4 diodos, que dobla la frecuencia de la señal proveniente de un amplificador de audio, a partir de un transformador.

   En la figura 1 mostramos lo que ocurre con la frecuencia de una señal de audio cuando pasa por el puente rectificador. Como podemos observar, la deformación que ocurre en el signo original poco altera su contenido, de modo que, en el caso de la voz o incluso de la música, la inelegibilidad e incluso la armonía se mantienen.

Figura 1 - Cambio de la forma de onda

   Para excitar el puente de diodos necesitamos una buena potencia y un transformador que produzca una alta tensión (recuerde que los diodos sólo empiezan a conducir cuando la tensión en sus terminales llega a 0,7V.

   Así, para la etapa de potencia tenemos un amplificador con 4 transistores, lo que nos permite una salida de aproximadamente 1 vatio. El amplificador tiene una etapa preamplificadora de alta ganancia, que permite la operación tanto con micrófono de electreto como con otras fuentes, en cuyo caso la resistencia R1 debe ser eliminada.

   El transformador puede ser prácticamente de cualquier tipo que tenga un devanado de baja impedancia y uno de alta.

   En el prototipo utilizamos un transformador con primario de 110/220 V y secundario de 6 + 6 V con l00 mA o más. El secundario de 6 + 6 V se conecta al amplificador y el devanado de alta tensión a los diodos.

   La etapa transmisora es del tipo convencional con el transistor BF494 o BF495 que con alimentación de 6 V, proporciona un alcance del orden de 100 m. Para mayor potencia podemos alimentar el circuito con 9 o 12 V y utilizar un transistor 2N2218 el cual debe estar dotado de un pequeño radiador de calor.

   El trimpot de 10 k (P1) posibilita un ajuste correcto de modulación de modo que no haya distorsión en la emisión.

   En el diagrama se muestra un punto X (cursor del trimpot) desde donde se puede extraer la señal para su aplicación en un amplificador de audio, si se desea la reproducción y no emisión. El cable de entrada para el amplificador debe ser blindado con la malla debidamente puesta a tierra.

   La antena puede ser tipo telescópico, o bien un simple pedazo de hilo de 15 a 40 cm de longitud.

MONTAJE

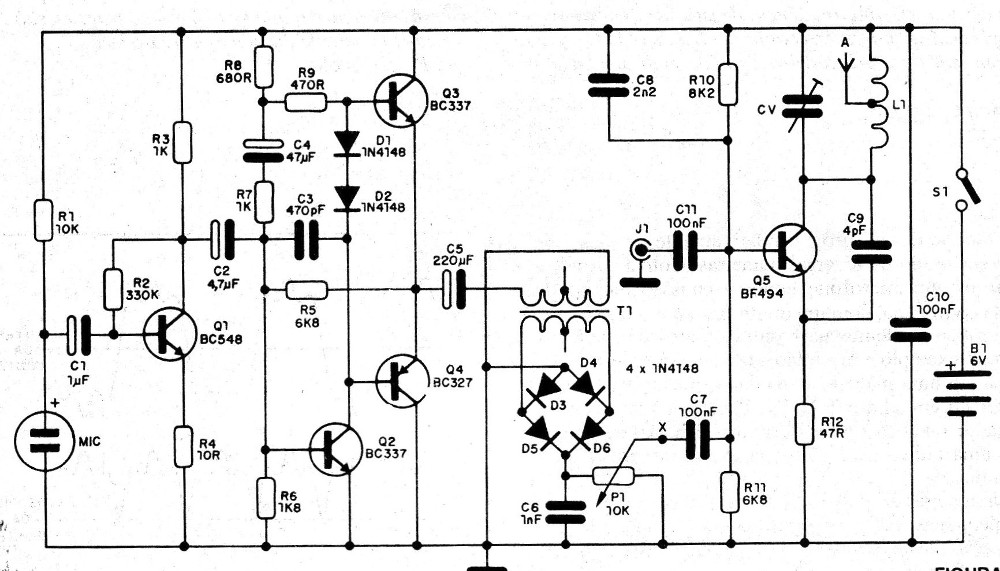

   En la figura 2 damos el diagrama completo del aparato.

   Figura 2 - Diagrama completo del aparato | Haga click en la imagen para ampliar |

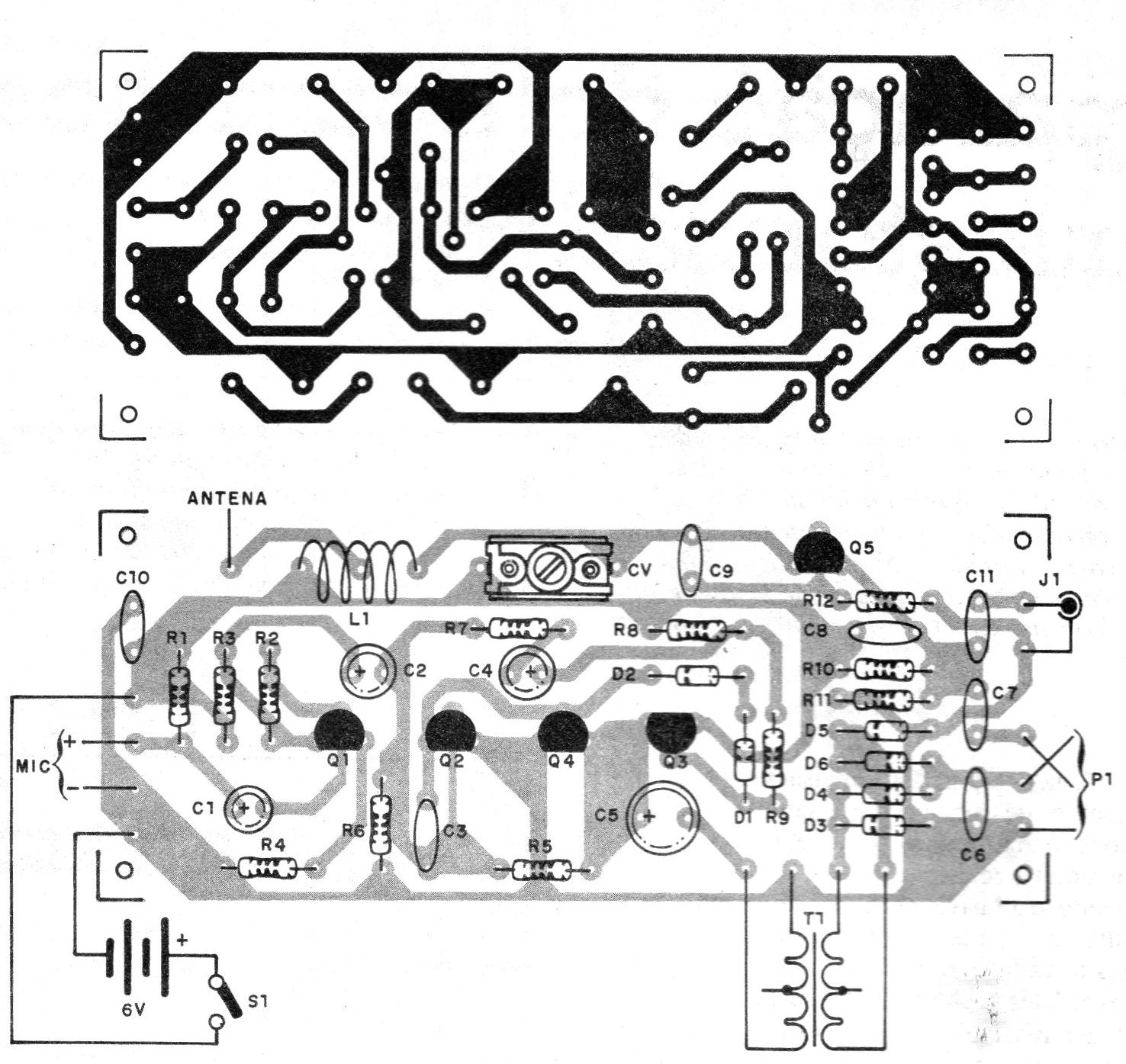

La placa de circuito impreso para el montaje se muestra en la figura 3.

   Figura 3 - Placa para el montaje | Haga click en la imagen para ampliar |

   Todos los resistores son de 1/8 o ¼ W con tolerancia de 10 o 20% y los capacitores cerámicos de buena calidad, excepto C1, C2, C4 y C5, que son electrolíticos para 6 V o más.

   Los transistores no son críticos y admite diversos equivalentes. CV es un trimmer común para FM y la bobina está formada por 4 espiras de hilo rígido 22AWG con diámetro de lcm. Esta bobina debe tener una derivación central para la conexión de la antena.

   Para las pilas usamos un soporte y para la entrada del micrófono un cable blindado. El micrófono de eletreto es del tipo de dos terminales, debiendo observarse su polaridad.

   El jack J1 es de entrada para un micrófono común u otra fuente de señal, pero sin el efecto. Un mezclador puede ser conectado en este punto para obtener una emisión de señales múltiples.

   Para el ajuste se utiliza un trimpot de 10 k, que una vez calibrado ya no debe ser alterado.

PRUEBA Y USO

   Sintonice un receptor de FM en una frecuencia libre a unos 3 o 4 metros del transmisor ya un volumen medio.

   Ajuste CV para que la señal más fuerte del transmisor sea captada.

   En el micrófono y al mismo tiempo ajuste P1 para que su voz salga en el receptor, con una octava de desplazamiento hacia arriba (más aguda, es decir, más fina), pero sin distorsión.

   Hecho el ajuste es sólo utilizar el transmisor. Aplique señales de otras fuentes en J1 para comprobar el rendimiento del sistema.
