Este circuito genera una señal de 3 a 10 MHz, pudiendo ser utilizado como base para un transmisor experimental de ondas cortas. El circuito sirve además como inyector de señales.
Lo que tenemos es básicamente un oscilador Hartley donde la frecuencia es determinada por L1 y CV. En el condensador CV hacemos el ajuste de la frecuencia. La banda dependerá de la bobina que puede tener de 20 +20 espiras de hilo 28 en un bastón de ferrita hasta 30 +30 espiras.
El capacitor variable se puede obtener en viejas radios de onda media y la alimentación del circuito se puede hacer con tensiones de 3 a 6 V obtenidas de pilas o fuente o una batería de 9 V.
La modulación de la señal se puede hacer aplicando una señal de audio en la base del transistor, por ejemplo, un micrófono cerámico. Una antena conectada al colector del transmisor permite la transmisión de las señales a un receptor situado a unos metros de distancia.

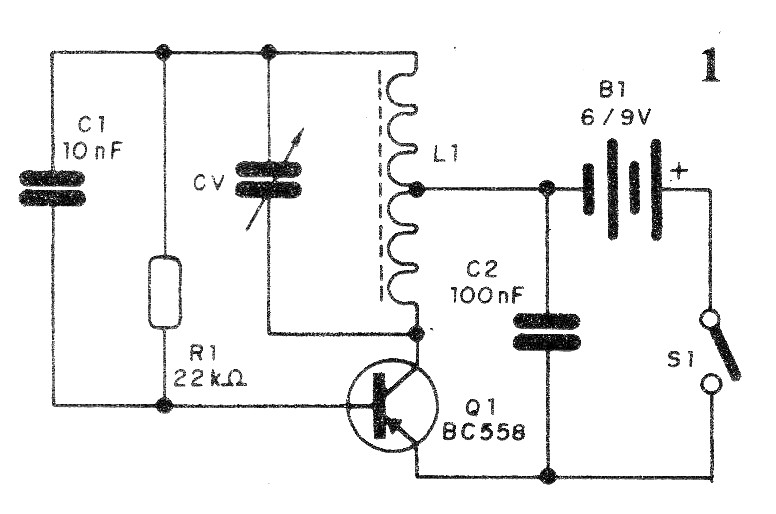

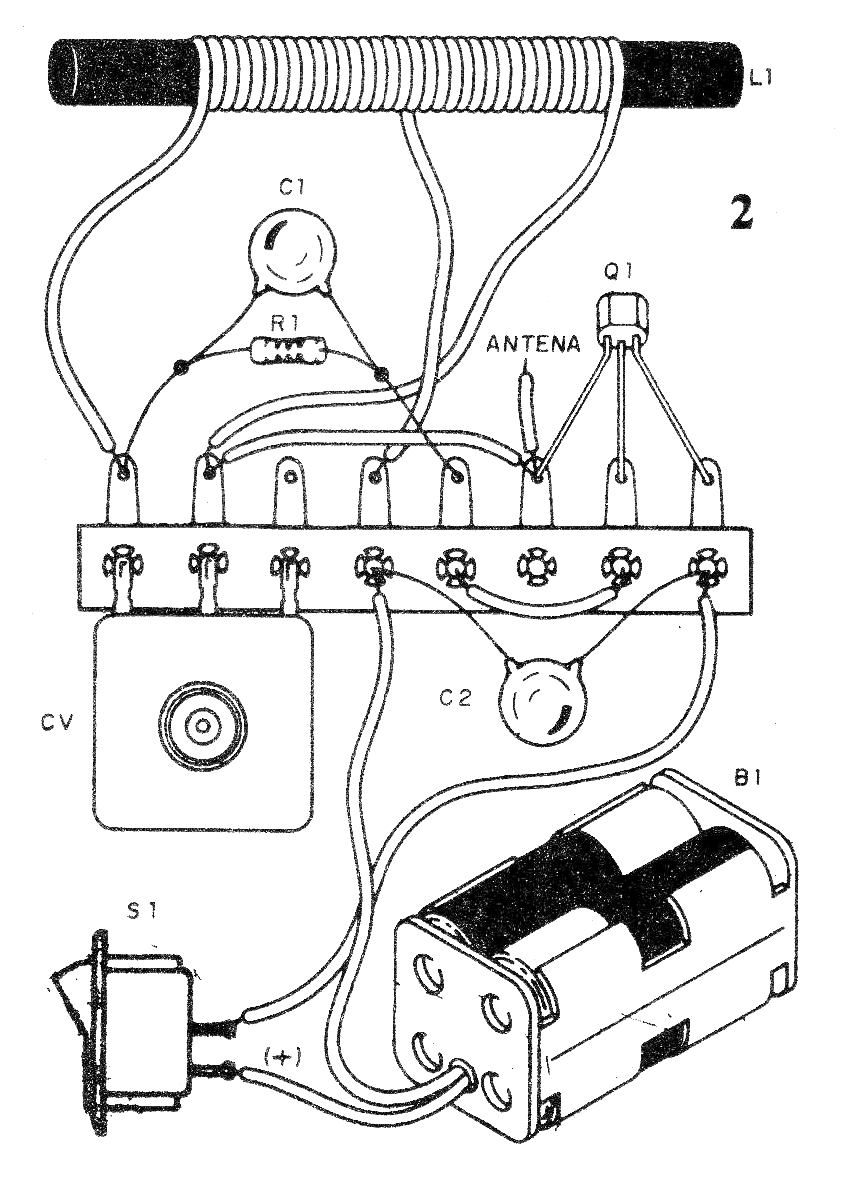

El circuito se muestra en la figura 1 y el montaje en puente de terminales en la figura 2.
Lista de materiales:
Q1 - BC558 o BD136 - transistores PNP
R1 - 22 k ohms - resistor - rojo, rojo, naranja
C1- 10 nF - capacitor de cerámica
C2- 100 nF - capacitor de cerámica
CV - capacitor variable - ver texto
B1- 3 a 6 V - 2 o 4 pilas o batería de 9 V
S1- Interruptor simple
L1 - Bobina - ver el texto
Varios:
Puente de terminales, soporte de pilas, bastón de ferrita, botón para la variable, hilos, soldadura, etc.
