Las personas que viven cerca de las estaciones de radio de la banda de ondas medias pueden sufrir el inconveniente de tener sus emisiones afectando a los aparatos de sonido, a las radios de otras bandas, líneas telefónicas e incluso televisores analógicos.
Con el filtro descrito eliminamos la señal de estas estaciones, sintonizándolas en una variable para ser rechazadas.
El filtro rechaza una sola frecuencia de la banda de ondas medias y puede ser utilizado con receptores de ondas medias, de ondas cortas, televisores, aparatos de FM, y líneas telefónicas que se intercalan entre la antena y la entrada del aparato interferido o en serie con la antena Línea.
Otro lugar de instalación es entre el cable por entre la señal, por ejemplo en un aparato de sonido, y el amplificador.

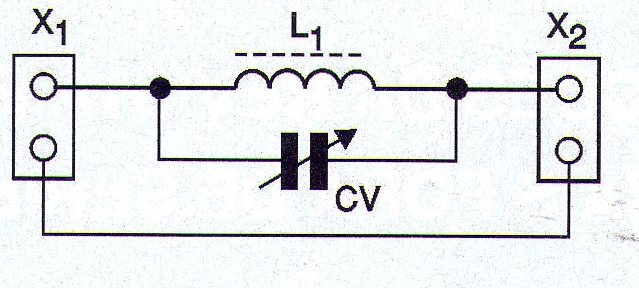

En la figura 1 tenemos el diagrama completo del filtro.

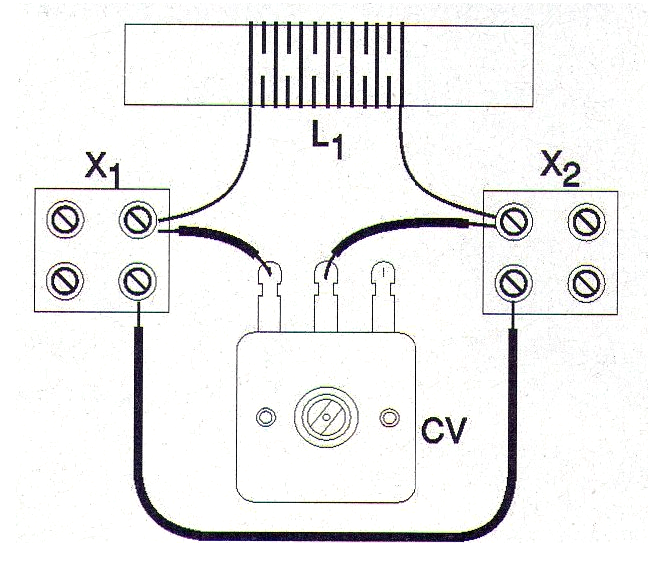

En la figura 2 tenemos el aspecto del montaje que debe quedar en una pequeña caja, preferiblemente de metal, para servir de blindaje.
La bobina L1 se compone de 80 a 100 espiras de hilo esmaltado entre 24 y 30 AWG que se enrollan en un bastón de ferrita de 0,8 a 1 cm de diámetro y de 10 a 20 cm de longitud.
El capacitor CV puede ser cualquier variable común usada en radios de onda medias o cortas con capacidad máxima en el rango de 150 a 300 pF.
Para la salida del filtro se utilizan terminales tipo antena / tierra o de acuerdo con los cables de antena del aparato interferido.
Para utilizar el aparato es sólo intercalarlo entre la antena y el receptor (la conexión a tierra es importante) y ajustar el CV para que la señal no deseada sea rechazada.
LISTA DE MATERIAL
L1 - Bobina - ver el texto
CV - capacitor variable de 150 a 300 pF - ver texto
X1, X2 - terminales tipo antena / tierra
Varios:
Bastón de ferrita, caja para montaje, botón para la variable, hilos esmaltados, hilos, soldadura, etc.
