¿Qué tal tener una bicicleta con una sirena de verdad, exactamente como las usadas en los coches de policía y ambulancias? Si se está pensando que es difícil, es porque no se conoce el circuito que proponemos. Usando unos pocos componentes, incluso de aparatos viejos, esta Sirena puede ser montada con facilidad.
La microsirena sugerida usa dos transistores, siendo alimentada por dos o cuatro pilas, según el volumen de sonido deseado. Consta de un interruptor que cuando es accionado, modifica lentamente la tonalidad del sonido, haciendo que éste aumente hasta un máximo, para después, cuando se deja de accionar, hacer que la tonalidad vuelva a su mínimo.
Funcionamiento

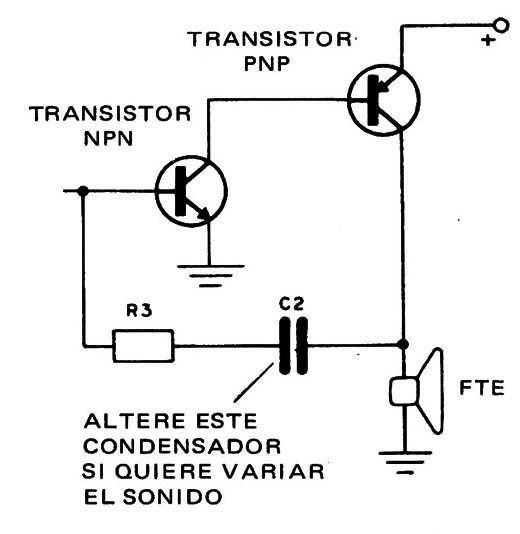

El funcionamiento de este circuito es muy simple. Se trata de un oscilador de dos transistores con la configuración que se indica en la fig. 1.
EI condensador C2 y la resistencia R3 forman el circuito de realimentación que determina la frecuencia central de la sirena. Las variaciones se obtienen por la descarga de un segundo condensador C1 cuando se oprime el interruptor de presión S1.
Mientras se mantiene oprimido, el condensador se carga a través de R1 , y cuando soltamos, el condensador se descarga a través de la resistencia R2. Estas dos resistencias determinan las variaciones de tonalidad, en tanto que el condensador C1 determina el tiempo de las variaciones, es decir, la subida y bajada del sonido.
La alimentación puede ser mediante 2 6 4 pilas pequeñas, obteniendo un nivel de energía para conseguir un buen volumen con un altavoz pequeño.
Montaje
Como se trata de un circuito muy simple, con muy pocos componentes, destinado a los principiantes, se ha optado por el montaje en una placa universal, aunque también puede realizarse en circuito impreso. De este modo, puede ser fijado en una pequeña caja de plástico o madera.

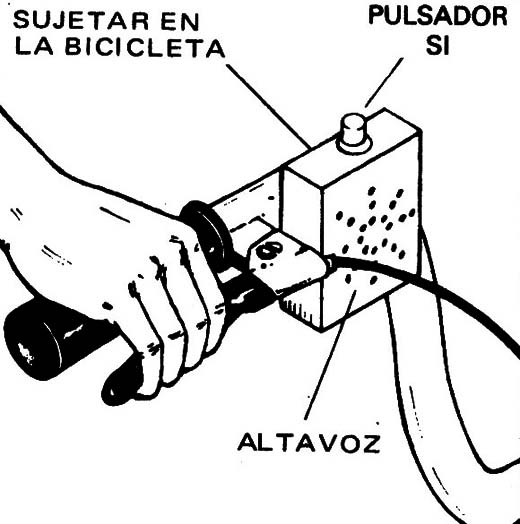

En una bicicleta, esta pequeña caja puede ser fijada en un lugar accesible, como se ve en la fig. 2.

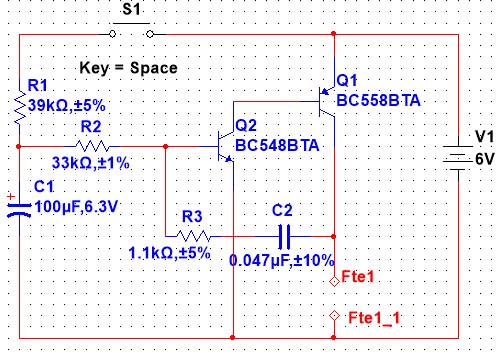

Comencemos por ver el circuito completo de la sirena mostrada en la fig. 3.

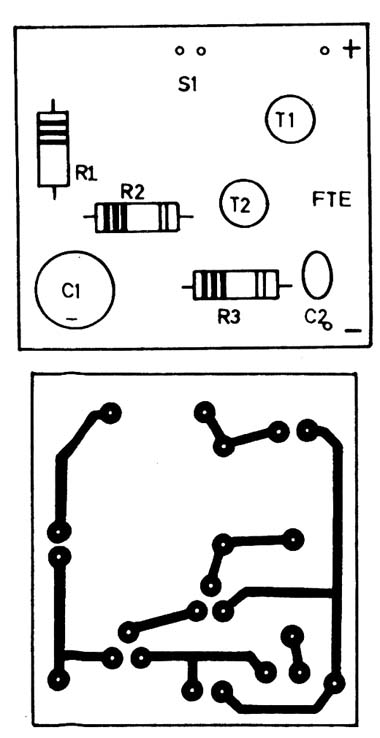

La disposición real de los componentes en la placa puede ser como se indica en la fig. 4.
A continuación, se indica la secuencia a seguir en su montaje.
1) Comience colocando los dos transistores en la placa como se indica en la figura anterior. Para Q1 podemos utilizar un transistor de denominación BC 548 o cualquier equivalente, siempre que sea NPN, como puede ser el BC547, BC237 o BC238. Para Q2 podemos usar el BC 558 o cualquier equivalente PNP, como el BC557, BC307 o BC308. Cuide de no cambiar el PNP por el NPN o viceversa.
2) Suelde después las resistencias R1 y R2, teniendo cuidado con su posición, doblando sus terminales y soldando como ya se ha indicado. Los valores que diferencian estos componentes vienen dados por las franjas de color que se indican en la
3) A continuación suelde el capacitor C1. Observe que tiene polaridad, indicada con el signo + y -; se debe de colocar como se indica en la figura.
Complete la colocación del resto de los componentes para pasar a trabajar con los componentes externos. Para ello, escogemos la caja donde vamos a colocar Ia placa con el circuito, el altavoz y el interruptor S1.
Una vez elegida la caja, se coloca el altavoz, el interruptor y el soporte de las pilas, cuidando de no dejar “las conexiones demasiado cortas. Estas pueden realizarse con hilo flexible. Hay que tener cuidado al conectar las pilas de no confundirse en su polaridad.
De otro modo, los transistores quedarían mal conectados y su funcionamiento no sería el correcto.
Prueba y uso
Coloque las pilas en su soporte. EI aparato no tiene interruptor general porque utilizamos un pulsador (S1), por lo cual, sólo consumirá energía cuando éste se pulse. Pulse el interruptor S1. Pasados unos segundos, el aparato entra en funcionamiento emitiendo el sonido característico de la sirena. Este sonido comienza grave y se va tornando cada vez más agudo hasta que se estabiliza.
En este momento, es cuando se debe de soltar el pulsador o interruptor S1, sufriendo el sonido una alteración gradual, pero en sentido inverso a como ocurrió anteriormente, hasta llegar a desaparecer.
Constatado el buen funcionamiento de la sirena, se puede instalar en el lugar que se considere más idóneo, en la bicicleta o en cualquier otro punto. Si no funciona, repasar el circuito comenzando por los transistores.
Q1. BC548 o equivalente. Transistor NPN.
Q2. BC558 o equivalente. Transistor PNP.
B1. 3 ó 6 V. 2 ó 4 pilas pequenas.
R1. 39 k x 1/8 W. Resistor (naranja, blanco, naranja).
R2. 33 k x 1/8 W. Resistor (naranja, naranja, naranja).
R3. 1k x 1/8 W. Resistor (marrón, negro, rojo).
C1. 100 µF x 6V o más. Capacitor electrolítico.
C2. 47 nF (473). Capacitor cerámico.
S1. Interruptor de presión.
Material diverso. Altavoz, soporte de pilas, hilo flexible, caja, etc.
