El amplificador operacional OPA838 de Texas Instruments tiene una corriente de sólo 1 mA y una ganancia x banda pasante de 300 MHz, siendo del tipo con retroalimentación de tensión. Vea en este artículo un poco más sobre este componente que puede ser mejor analizado por el datasheet en: http://www.ti.com/lit/ds/symlink/opa838.pdf .
El OPA838 puede adquirirse en Mouser Electronics mediante el enlace: https://www.mouser.com/new/Texas-Instruments/ti-opa838-operational-amplifiers/ .
El ruido de entrada es muy bajo y el rango de tensiones de operación va de 2,7 V a 5,4 Vcom una corriente de consumo de 950 uA.

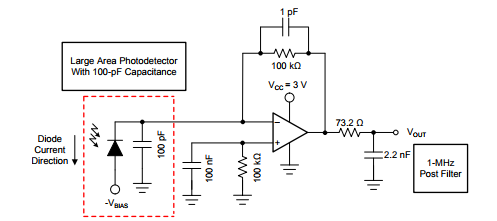

En la figura 1 tenemos una aplicación típica como amplificador para foto-diodo.
Las aplicaciones sugeridas por Texas Instruments son desde amplificadores de transimpedancia de baja potencia, pasos de bajo ruido y alta ganancia, filtros, medidores ultrasónicos y con ADCs SAR.

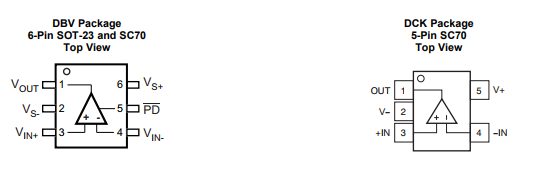

El APA838 se suministra en envoltorios SOT23 (6), SC70 (5) y SC70 (6). En la figura 2 tenemos los pinares.
Las tablas con las características y máximos absolutos se pueden obtener directamente en el datasheet accesible en el enlace dado en la introducción del artículo. También se pueden consultar varios gráficos con estas características presentadas de forma dinámica.

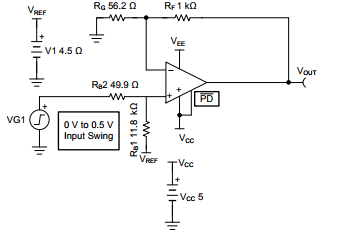

En la figura 3 tenemos un circuito común de aplicación con fuente simple y acoplamiento DC.
Una etapa diferencial de alto-ganancia se da en la figura 4.
Más circuitos y cálculos para el desarrollo de proyectos se pueden obtener en el datasheet.
El artículo se basa en la documentación de 2017 de la propia Texas Instruments.
