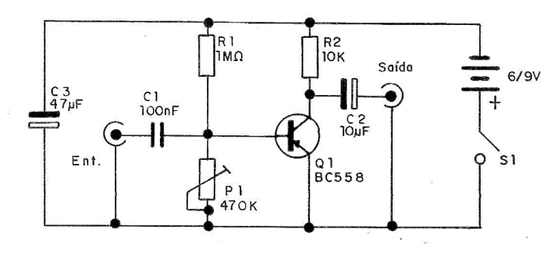

El circuito de la figura sirve para aumentar la intensidad de las señales de audio de fuentes como micrófonos, radios experimentales, fonocaptores de tocadiscos, pastillas de guitarra y guitarra acústica siempre que sean de media o alta impedancia, por encima de los 500 ohms.
El transistor utilizado es un BC558, pero se pueden emplear equivalentes PNP de propósito general. La fuente de alimentación consta de 4 baterías pequeñas o una batería de 9 volts. Dependiendo de la ganancia del transistor y de la intensidad de la señal de entrada, se ajusta el trimpot P1 para que no haya distorsión en la salida, es decir, para que el transistor opere en clase A.
Esta operación debe hacerse con cuidado.
Material:
Q1 – BC558 – transistor de propósito general
R1 – 1 M ohm – resistor
R2 – 10 k ohm – resistor
P1 – 470k ohm – trimpot
C1 – 100 nF – capacitor cerámico
C2 – 10 uF x 6 V – capacitor electrolítico
C3 – 47 uF x 6 V – capacitor electrolítico
Diversos: placa de circuito impreso, pilas o bateria, etc.
